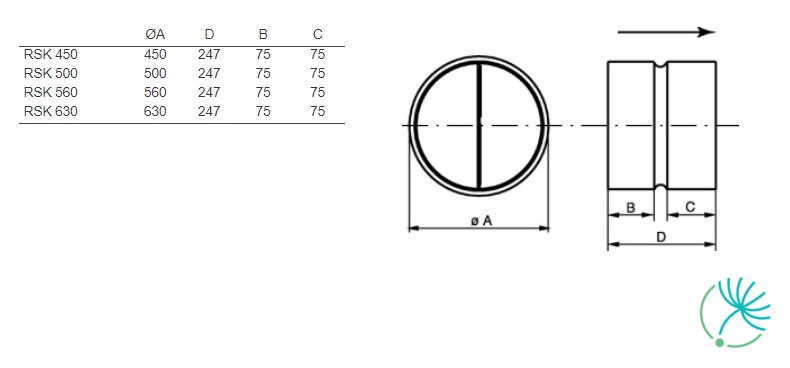

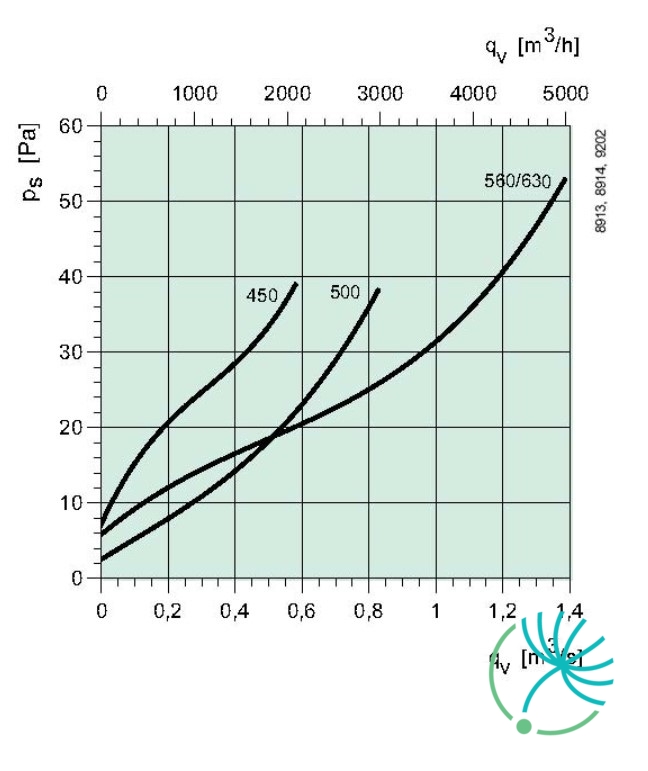

Systemair RSK 450 klapka pre kruhové ventilátory

Kruhový ventilátor Systemair KVK Slim 400EC je čiastočne izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor má odnímateľné veko, vďaka čomu sa jednoducho udržuje. Veko ventilátora je zároveň izolované, vďaka čomu dosahuje nižšiu hladinu hluku. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Slim 400EC je zhotovený z Aluzinku s korozívnou triedou C4.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia
• Ako príslušenstvo je možné zakúpiť rýchloupínacie spony FK, ktoré nielen uľahčia montáž, ale aj zabránia prenosu vibrácií do potrubia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Slim 400EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair RT 0-30 je elektronický termostat na meranie a nastavenie požadovanej teploty.

Vnútorné relé zaistí zopnutie alebo rozopnutie elektrického obvodu v prípade, že teplota prekročí prípadne klesne pod nastavenú hodnotu. Termostat má na meranie požadovanej teploty vstavané čidlo teploty a svorky na pripojene externého čidla TG-K330 alebo TG-R630.

Ak potrebujete iný rozsah teplôt, je možné k priestorovému termostatu RT 0-30 pripojiť aj externé teplotné čidlo.

Termostat Systemair RT 0-30 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair RSK 500 je dvojkrídlová kruhová spätná klapka s pružinovým prítlakom pre kruhové ventilátory.

Klapka RSK 500 je zhotovená z pozinkovaného plechu.

Inštalácia klapky je možná v ľubovoľnej polohe.

Spätná klapka Systemair RSK 500 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair RVK 250E2-L sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s vysokoúčinnými lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair RVK 250E2-L sileo je vyrobený z plastu (propylen PP s 30% podielom sklenných vlákien). Tesnosť plášťa ventilátora a pripojovacia krabica s krytím IP44 umožňuje použitie ventilátora aj vo vlhkom prostredí.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Súčasťou balenia je aj montážna konzola

Regulácia kruhového ventilátora Systemair 250E2-L sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair RVK 250E2-L sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair S-5EC/FRQ je 5-st. prepínač pre EC ventilátory s možnosťou vypnutia.

Prepínač je určený na krokovú reguláciu či už EC ventilátorov alebo frekvenčných meničov prostredníctvom vstupu 0-10V.

Je vybavený LED indikáciou stavu a prídavným potenciometrom na korigovanie prednastavených hodnôt pre jednotlivé kroky.

Prednastavené hodnoty jednotlivých krokov sú nasledovné:

• Krok 0 = 0 V
• Krok 1 = 2 V
• Krok 2 = 4 V
• Krok 3 = 6 V
• Krok 4 = 8 V
• Krok 5 = 10 V

Regulátor je vhodné použiť v kombinácii s frekvenčným meničom Systemair FRQS-E-6A.

Systemair prio konzola 200 je montážna konzola určená pre ventilátory Systemair prio 200.

Konzola je zhotovená z pozinkovaného oceľového plechu. Montuje sa buď na stenu alebo na strop.

Balenie obsahuje skrutky pre montáž k ventilátoru.

Systemair prio 400 EC 3~ kruhový ventilátor patrí do novej série ventilátorov s nízkoenergetickým EC motorom, ktoré prinášajú užívateľovi dlhodobú značnú úsporu prevádzkových nákladov.

Ventilátor má vzhľadom na jeho kompaktné prevedenie extra vysoký výkon. Tepelná ochrana ventilátora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair prio 400 EC 3~ je zhotovený z pozinkovaného oceľového plechu s tesnosťou triedy B. Vďaka zvýšenej tesnosti plášťa a pripojovacej svorkovnici s triedou krytia IP55 je možné tento ventilátor použiť vo vonkajšom prostredí bez ochrannej striešky.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Inštalácia je možná vo vonkajšom prostredí bez ochrannej striešky
• Montážne úchyty sú súčasťou balenia
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia

Otáčky ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010. Ventilátor je vybavený komunikáciou Modbus.

Kruhový ventilátor Systemair prio 400 EC 3~ spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair CB 160-2,1 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 160-2,1 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 160 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair FK 100 je rýchloupínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže kruhových ventilátorov Systemair za účelom čistenia, opráv, či údržby.

Rýchloupínacia spona Systemair FK 100 disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak, aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Spona je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Systemair CBM 100-0,6 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 100-0,6 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 100 mm.

Plášť elektrického ohrievača Systemair CBM 100-0,6 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 100-0,6 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Systemair CB 150-1,2 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 150-1,2 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 150 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair VBC 400-3 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 400-3 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento trojradový výmenník je zhotovený z medených rúrok s hliníkovým rebrovaním.

Vodný ohrievač Systemair VBC 400-3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
