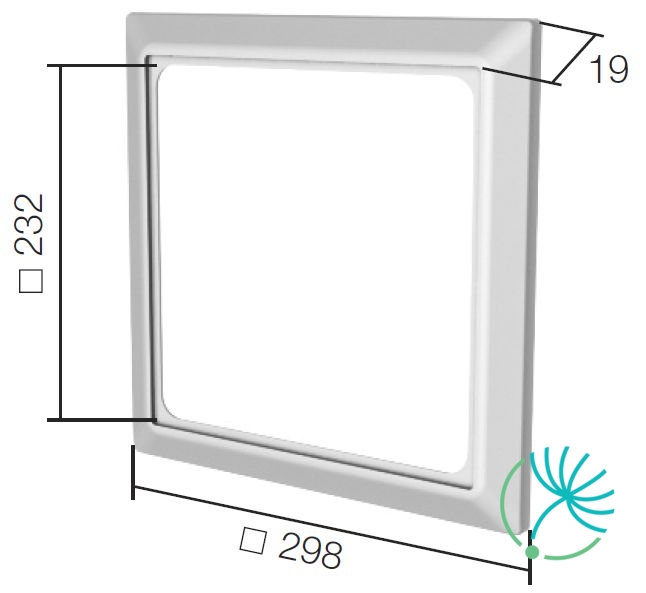

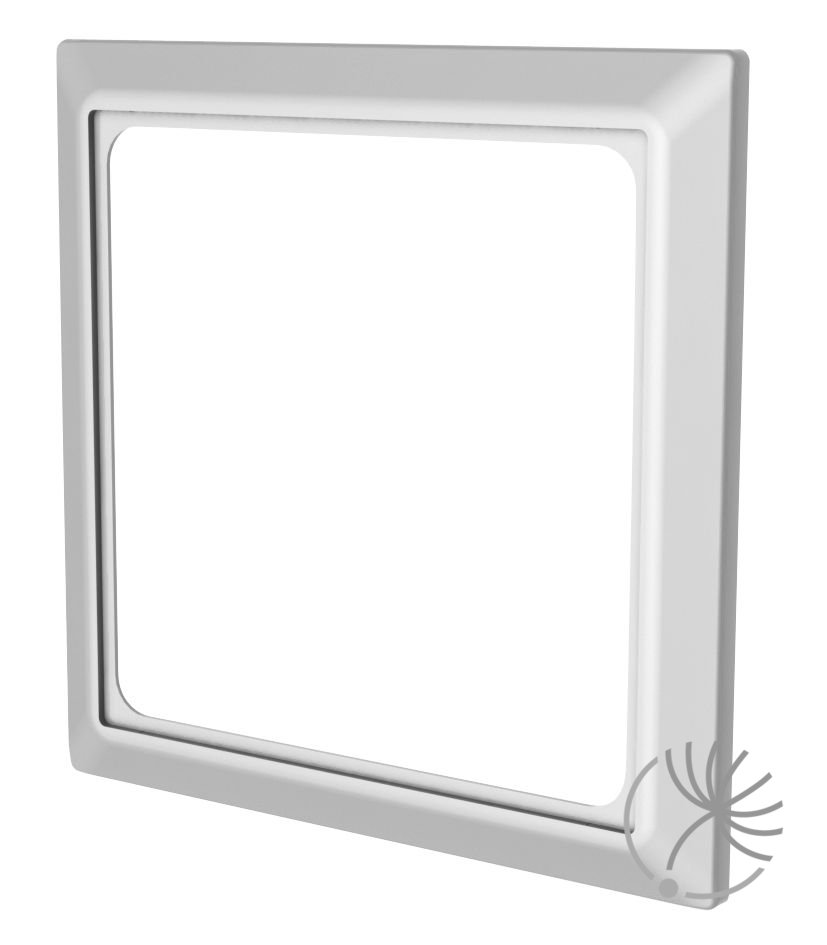

Helios ELS-AGR vyrovnávací rámček

Stenová súprava BVK

Stenová súprava BVK sa skladá z hliníkového flexibilného potrubia (dĺžka 350 mm a øD 100mm) a stenovej mriežky (□E 140mm).

Klapka má tesné prevedenie podľa normy ÖN M 6027. List klapky je tvorený rámom a silikónovou membránou. Je vhodná na inštaláciu do vertikálnej či horizontálnej polohy. Montáž sa vykonáva zasunutím do potrubia. Klapka obsahuje tesnenie na upevnenie a fixáciu v potrubí.

• použitie v kruhovom potrubí
• prevedenie s magnetom
• vyrobená z plastu
• inštalácia prednostne vo zvislej polohe

Montáž
Je nutné si uvedomiť smer prúdenia vzduchu. Spätná klapka musí byť demontovateľná, prístupná pre servis a obsluhu. Os spätnej klapky musí byť vždy v horizontálnej polohe. Pootočenie osi zabráni správnemu fungovaniu. Spätnú klapku RSKW 200 ED umiestnite do potrubia kolmo, max. 0°– 5° proti smeru prúdenia vzduchu. Pre zabezpečenie jednoduchšieho servisu sa odporúča klapku montovať do revízneho dielu RD - instabox.

CT 12/14 je transformátor pre malé ventilátory s bezpečným napätím 12V. Jeho úlohou je 230 V napätie pretransformovať na 12 V.

Skrinka je vyrobená z plastu a je vhodná na montáž na omietku.

Stenová súprava BVK

Stenová súprava BVK sa skladá z hliníkového flexibilného potrubia (dĺžka 350 mm a øD 125mm) a stenovej mriežky (□E 160mm).

RKK 100 je spätná klapka do potrubia s priemerom 100 mm. Je vyrobená s nárazuvzdorného plastu s "motýlovým" prevedením. Inštalovať ju je možné iba vo vodorovnom potrubí s osou klapiek zvisle.

Senzor SQA umožňuje kontrolovať a udržiavať kvalitu vzduchu na nastavenej úrovni. Medzi jeho hlavné funkcie patrí zopnutie ventilátora pri zvýšenej koncentrácii škodlivín vo vzduchu. Pokiaľ koncentrácia škodlivín klesne pod želanú nastavenú hodnotu zostane ventilátor ešte vďaka integrovanému časovému dobehu (1 - 25 min.) v činnosti.

Senzor kvality vzduchu SQA reaguje na prítomnosť CO, rozpúšťadiel, tabakového dymu, metánu, benzolu ap.

Upozornenie:

SQA nie je možné montovať ako požiarny detektor, snímač dymových alebo výfukových plynov ani ako súčasť požiarnej signalizácie alebo úniku CO. Je určený na snímanie celého spektra spálitelných a aromatických uhlovodíkov a na montáž do normálneho prostredia ( byty, kancelárie a pod.) Použitie v podzemných alebo uzavretých garážach i ďalších aplikáciach závislých na presnom snímaní jednotlivých plynných zložiek nie je odporúčané a prístroj na takú aplikáciu nie je schválený.

Skrinka je vyrobená z plastu, je určený na montáž na stenu.

Technické parametre:

Plastová mriežka do dverí, ktorá zbezpečuje prívod vzduchu do sociálnych zariadení a iných miestností. Montuje sa do výrezu vo dverách a skladá sa z dvoch častí, ktoré sa po nasunutí z oboch strán dotiahnu skrutkami.

Plastová dvojkrídlová spätná klapka s pružinkou

Vhodná pre ventilátory BF, resp. IF

HIG 2 slúži ako externé čidlo vlhkosti a časový dobeh na ovládanie DCV systémov, ventilátorov, odvlhčovačov a zvlhčovačov vzduchu.

• podľa nastavenia spíná pri určitej relativnej vlhkosti
• pracovný rozsah 40–90 %

• nastavenie časového dobehu 1–25 min.


Jednofázový triakový regulátor otáčok REB 1 N sa používá na plynulú reguláciu otáčok ventilátora a zároveň ako vypínač. Minimálne otáčky ventilátora možno nastaviť po odňatí krytu pootočením regulačného prvku.

Regulátor môže spôsobovať intenzívny hluk motora, obzvlášť pri nízkých otáčkách. V takom prípade je nutné použiť transformátorový regulátor.

 Tento druh možno inštalovať na omietku.

COM 2 je dvojpolohový prepínač otáčok, ktorý je určený na prepínanie a vypínanie ventilátorov. Skrinka je vyrobená z plastu.

RD 100 instabox je revízny diel určený k spájaniu spiro potrubí, tvaroviek a hadíc. Je ho možné použiť taktiež k jednoduchšiemu servisovaniu spätnej klapky RSKW.
