Systemair CVVX 160W mriežka biela

Systemair ZTR 20-6,0 je regulačný 3-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair U-EK je plastový kryt na ochranu transformátora.

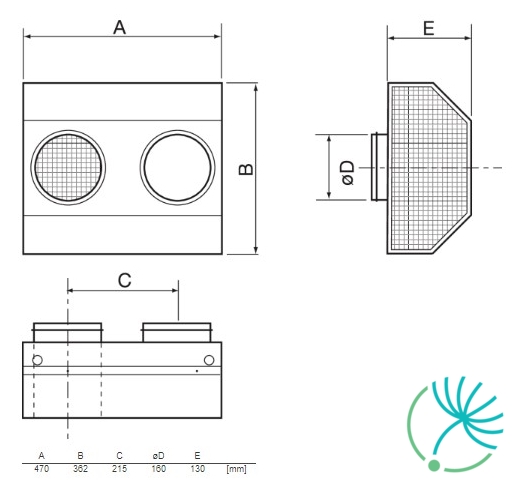

Systemair CVVX 160 mriežka je navrhnutá na použitie predovšetkým do exteriérového prostredia  a montáž na stenu. Konštrukcia mriežky zaručuje oddelenie privádzaného a odvádzaného vzduchu.

Mriežka je vyrobená z pozinkovaného plechu. Disponuje povrchovou úpravou a má práškový náter v čiernej farbe (RAL9005).

Je vhodná ako koncový prvok pre rekuperačné jednotky SAVE.

Montáž:
4 skrutky na čelnom paneli uľahčujú montáž a demontáž za účelom čistenia.
Ako prvá sa na stenu montuje zadná základná doska.
Umiestnenie výtlaku použitého vzduchu môže byť na oboch stranách.

Systemair TG-R430 je interiérový snímač teploty s nastaviteľnou požadovanou hodnotou. Je kalibrovaný na montáž na stenu. Pod krytom sa nachádza skrutka, ktorá slúži na mechanické zaistenie polohy potenciometra.

Používa sa spolu s regulátormi Aqua, Pulser, TM, TTC.

Systemair LDC 160-900 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair LDC 125-600 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von z rekuperačnej jednotky, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair TG-D1/PT1000 je ponorný snímač teploty vody bez krytu. Používa sa spolu s protimrazovou ochranou a je vyrobený z nerezovej ocele.

Nie je vhodný na použitie spolu s regulátormi Pulser a Aqua.

Optigo OP10 je nový preprogramovaný, konfigurovateľný regulátor určený pre montáž na DIN lištu, ktorý môže byť nastavený na ovládanie všetkého v rámci regulácie teploty vo ventilačných a vykurovacích aplikáciách.

Systemair Optigo OP 10 má integrovaných 10 vstupov/výstupov a to :

• Vstupy – 2x analógový (AI) , 2x Digitálny (DI), 1x Univerzálny (UI)
• Výstupy – 2x Analógový (AO), 3x Digitálny (DO)

Systemair Optigo OP 10 je zostrojený pre menšie aplikácie. Jeho najväčšou výhodou je jednoduchá inštalácia a veľmi priateľské ovládanie na podsvietenom displeji. Tento displej disponuje kódovacím tlačidlom, vďaka ktorému je ovládanie také jednoduché. Taktiež disponuje rôznymi možnosťami ako nastaviť požadované hodnoty. Po vybratí týchto tlačidiel stačí pre potvrdenie len stlačiť tlačidlo.

Sada pre CAV/VAV reguláciu jednotiek SAVE s ovládacím panelom SAVECair.

Systémy ventilácie s konštantným objemom vzduchu (CAV) sú najlacnejšie a jednoduché, ale systémy s variabilným objemom vzduchu (VAV) ponúkajú vynikajúci výkon.

CAV – sú jednotky, ktoré umožňujú napríklad energetickú úsporu
VAV – sú jednotky, ktoré umožňujú nastaviť minimálnu rýchlosť ventilátora

Balenie obsahuje - diferenčný tlakový prevodník (PDT12S25), inštrukcie na montáž, sadu káblov rúrky a štítky.

Pre použitie CAV regulácie je potrebné osobitne zakúpiť a inštalovať škrtiacu IRIS klapku nastaviteľnú pomocou K-faktora.

Optigo OP 5 je nový preprogramovaný, konfigurovateľný regulátor určený pre montáž na DIN lištu, ktorý môže byť nastavený na ovládanie teploty, CO2, tlaku, vlhkosti a teplej úžitkovej vody v aplikáciách HVAC. Keďže svorky sú odpojiteľné, všetky pripojenia môžu byť vykonané pred inštaláciou.

Systemair Optigo OP 5 má integrované viaceré vstupy/výstupy a to :

• Vstupy – 1x analógový (AI) , 1x Digitálny (DI), 1xUniverzálny (UI), 1x Vstup pre externé zariadenie
• Výstupy – 2x Analógový (AO)

Systemair Optigo OP 5 je zostrojený pre menšie aplikácie. Jeho najväčšou výhodou je jednoduchá inštalácia a veľmi priateľské ovládanie na podsvietenom displeji. Tento displej disponuje kódovacím tlačidlom, vďaka ktorému je ovládanie také jednoduché. Taktiež disponuje rôznymi možnosťami ako nastaviť požadované hodnoty. Po vybratí týchto tlačidiel stačí pre potvrdenie len stlačiť tlačidlo.

SPI 500 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair TG-A130 je snímač povrchovej teploty. Je vhodný pre systémy AQUA. Balenie obsahuje okrem snímača aj svorku na prichytenie. Systemair TG-A130 môže byť taktiež použitý ako snímač proti mrazovej ochrany pre vodný výmenník. Inštalovať tento snímač je možné len na povrch spätného potrubia vodného ohrievača. Je prísne zakázané použiť ho spolu s regulátorom triedy PULSER.
