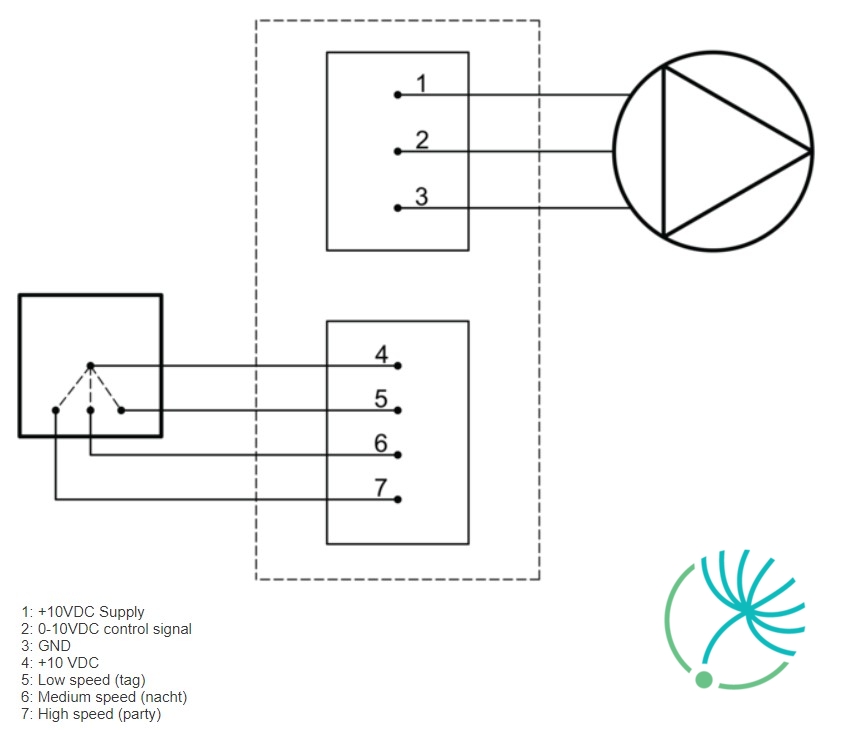

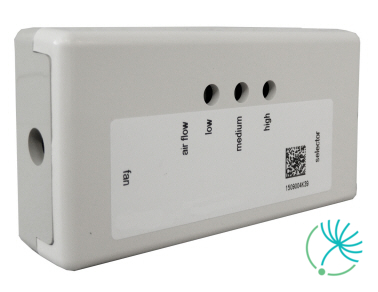

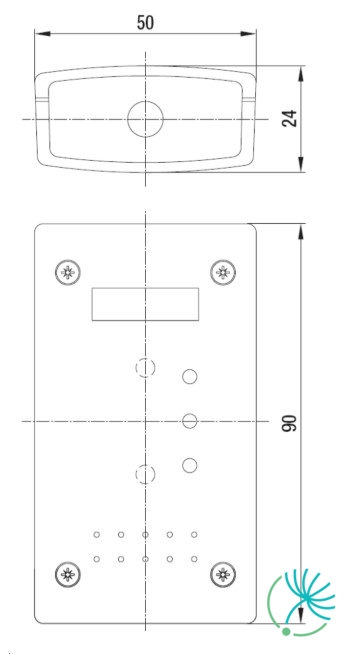

Systemair EC-Selector regulátor pre EC ventilátory

Systemair prio 200 EC kruhový ventilátor patrí do novej série ventilátorov s nízkoenergetickým EC motorom, ktoré prinášajú užívateľovi dlhodobú značnú úsporu prevádzkových nákladov.

Ventilátor je vybavený špeciálne vyvinutými optimalizovanými obežnými kolesami a nábehovými hranami, vďaka ktorým dosahuje najlepšie hodnoty SFP vo svojej triede a zároveň nízku hladinu hluku. (Čím nižšia je hodnota SFP, tým menej energie je potrebnej na premiestnenie 1m³ vzduchu.)

Hoci má motor kruhového ventilátora Systemair prio 200 EC vysokú účinnosť, vďaka konštrukcii ventilátora je zahrievanie motora podstatne nižšie, čím dosahuje vysokú životnosť. Chladenie motora zabezpečuje jeho umiestnenie vo vzduchovom prúde.

Plášť kruhového ventilátora Systemair prio 200 EC je zhotovený zo špeciálneho kompozitného materiálu s tesnosťou triedy C.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Ako príslušenstvo je k dispozícii montážna konzola
• Ventilátor má pripojovacie hrdlo 25mm dlhé podľa EN 1506:1997
• Pri inštalácii vo vlhkom prostredí je odporúčaná inštalácia časového spínania
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia
• Elektrické pripojenie je jednoduché a nie je potrebná inštalácia regulátora na stenu
• Jednoduché pripojenie potenciometra 0-10V alebo regulátora v prípade potreby

Kruhový ventilátor Systemair prio 200 EC sa okrem ekonomickej spotreby energie môže pochváliť tiež veľmi jednoduchou reguláciou. Podľa požiadavky sa otáčky ventilátora môžu regulovať na vzduchový výkon a vysokoefektívnu prevádzku.

Otáčky ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010.

Kruhový ventilátor Systemair prio 200 EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair CB 200-5,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 200-5,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 200 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair VBC 200-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 200-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je zhotovený z medených rúrok s hliníkovým rebrovaním.

Vodný ohrievač Systemair VBC 200-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Strešný ventilátor TFSR 200 EC s EC motorom slúži na odvod vzduchu z menších priestorov.

EC motor zabezpečuje nízku spotrebu energie nielen pri stopercentných otáčkach, ale tiež pri nižších otáčkach a je jednoducho regulovateľný.

Otáčky strešného ventilátora TFSR 200 EC možno nastavovať podľa požiadavky na vzduchový výkon a vysokoefektívnu prevádzku.

Strešný ventilátor TFSR 200 EC tvorí potenciometer (0-10V), ktorý umožňuje jednoducho nájsť zvolený pracovný bod.

Servisný vypínač je integrovaný a je možnosť vybrať z niekoľkých strešných prechodov ako príslušenstvo.

Ochrana motora je integrovaná v elektronike motora.

Strešný ventilátor TFSR 200 EC je dodávaný s pripojovacou spojkou Ø 200mm pre prípad, že je potrebné pripojiť ventilátor na kruhové potrubie. Spojka nie je namontovaná na ventilátore.

Systemair RVK 250E2-L sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s vysokoúčinnými lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair RVK 250E2-L sileo je vyrobený z plastu (propylen PP s 30% podielom sklenných vlákien). Tesnosť plášťa ventilátora a pripojovacia krabica s krytím IP44 umožňuje použitie ventilátora aj vo vlhkom prostredí.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Súčasťou balenia je aj montážna konzola

Regulácia kruhového ventilátora Systemair 250E2-L sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair RVK 250E2-L sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor DVCI 315-S využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky.

Plášť strešného ventilátora DVCI 315-S je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polypropylénu PP.

Otáčky ventilátora možno regulovať signálom 0-10V, ktorý sa dodáva so zapojeným potenciometrom (0-10V).

Potenciometer umožňuje jednoduché nastavenie požadovaného pracovného bodu.

Typy strešných ventilátorov Systemair DVCI:

- S - Štandardná verzia

- P - Verzia so vstavanou tlakovou reguláciou

Systemair LDC 200-900 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair BFR 315 ePM1 60% je vreckový filter určený pre filtračné kazety Systemair FFR 315.

Rozmer: 333x333x330/5.

Trieda filtrácie: EU7/F7.

Systemair FFR 250 je filtračná kazeta určená pre štandardné typy vreckových filtrov G3, F5 a F7. Systemair FFR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FFR 250 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť. Filtračná kazeta disponuje pripojovacími miestami na meranie tlakovej straty.

Vreckové filtre BFR triedy G3, F5 a F7 sa objednávajú samostatne. Doporučená konečná tlaková strata pre filtre G3 170Pa, pre filtre F5 200Pa a pre F7 250Pa.

Systemair FK 200 je rýchloupínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže kruhových ventilátorov Systemair za účelom čistenia, opráv, či údržby.

Rýchloupínacia spona Systemair FK 200 disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak, aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Spona je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Systemair K 125 M sileo kruhový ventilátor je radiálny ventilátor určený pre montáž do potrubia. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má navyše impedančnú ochranu.

Plášť kruhového ventilátora Systemair K 125 M sileo je zhotovený z pozinkovaného oceľového plechu. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho potrubnú montáž či už vo vonkajšom alebo vlhkom prostredí. Ventilátor má korozívnu triedu C3.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Balenie obsahuje aj montážnu konzolu a skrutky
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie

Regulácia kruhového ventilátora Systemair K 125 M sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair K 125 M sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair prio 400 EC kruhový ventilátor patrí do novej série ventilátorov s nízkoenergetickým EC motorom, ktoré prinášajú užívateľovi dlhodobú značnú úsporu prevádzkových nákladov.

Ventilátor má vzhľadom na jeho kompaktné prevedenie extra vysoký výkon. Tepelná ochrana ventilátora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair prio 400 EC je zhotovený z pozinkovaného oceľového plechu s tesnosťou triedy B. Vďaka zvýšenej tesnosti plášťa a pripojovacej svorkovnici s triedou krytia IP55 je možné tento ventilátor použiť vo vonkajšom prostredí bez ochrannej striešky.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Inštalácia je možná vo vonkajšom prostredí bez ochrannej striešky
• Montážne úchyty sú súčasťou balenia
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia

Otáčky ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010. Ventilátor je vybavený komunikáciou Modbus.

Kruhový ventilátor Systemair prio 400 EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.
