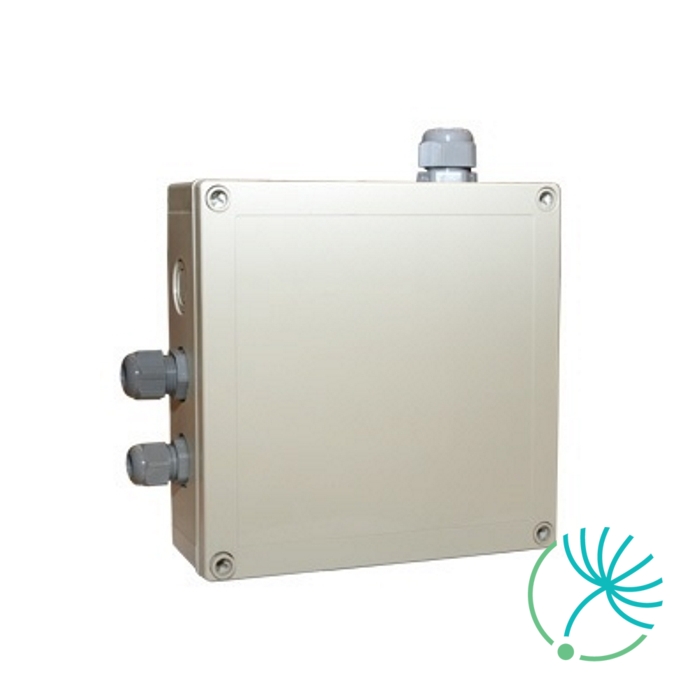

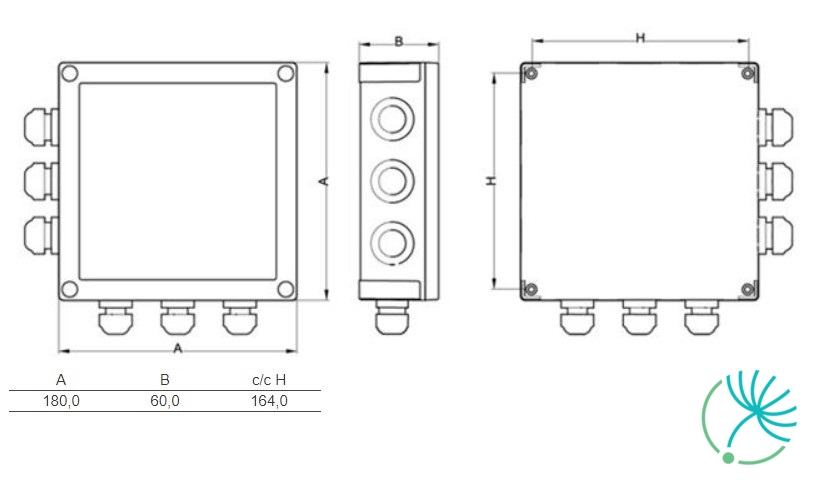

Systemair EC-Vent CB centrálna riadiaca jednotka

Systemair CXE/AVC Modbus je univerzálny regulátor určený pre tieto aplikácie: chladenie, klimatizácia, vetranie a technológie pre čisté priestory. Pre bežné aplikácie vo vyššie spomenutých oblastiach je možné využiť rýchly štart zvolením predprogramovaného prevádzkového režimu.

Požadované otáčky sa nastavujú priamo na zariadení alebo externe napr. signálom 0-10 V.

K regulátoru je možné pripojiť rôzne druhy snímačov:

• Tlakové snímače (chladenie) s meracím rozsahom 0-30 bar, 0-50 bar
• Teplotné snímače s meracím rozsahom -27 až +75 °C, merací rozsah snímačov -10 až +120 °C
• Diferenčné tlakové snímače (klimatizácia) s meracím rozsahom 0-6000 Pa, objemový prietok až 65.000 m³/h
• Snímače na snímanie prietoku vzduchu s meracím rozsahom 0-1 m/s, 0-10 m/s
• Ostatné snímače, napr. kombinované snímače, CO2, signál snímačov 0-10 V / 0-20 mA / 4-20 mA

Aktuálna hodnota nasnímaná snímačom sa porovnáva s nastavenou hodnotou, pričom výsledok je prevedený na výstupný signál 0-10V. Regulátor disponuje dvomi zabudovanými výstupmi 0- 10V. Výstupným signálom 0-10V je možné ovládať regulátory, frekvenčné meniče alebo priamo ovládať otáčky ventilátorov s EC motormi. Externé zariadenia (frekvenčné meniče/EC ventilátory so zabudovaným modulom Modbus) sa dajú aktivovať regulátorom cez rozhranie Modbus-RTU.

Regulátor CXE/AVC Modbus je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair s EC motormi.

Kruhový ventilátor Systemair KVK Slim 355 je čiastočne izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor má odnímateľné veko, vďaka čomu sa jednoducho udržuje. Veko ventilátora je zároveň izolované, vďaka čomu dosahuje nižšiu hladinu hluku. Tepelná ochrana motora je zabezpečená integrovanými tepelnými kontaktmi, ktoré je potrebné pripojiť na ochranné relé.

Plášť kruhového ventilátora Systemair KVK Slim 355 je zhotovený z Aluzinku s korozívnou triedou C4.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia
• Ako príslušenstvo sa dajú zakúpiť rýchloupínacie spony FK, ktoré nielen uľahčia montáž, ale aj zabránia prenosu vibrácií do potrubia

Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov a regulátorov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Manuálne sa otáčky kruhového ventilátora dajú riadiť pomocou potenciometra (plynulé riadenie otáčok), alebo 5-stupňového transformátora (krokové riadenie otáčok).

Kruhový ventilátor Systemair KVK Slim 355 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor TFC 225 P je určený pre obytné a komerčné objekty.

Súčasťou strešného ventilátora TFC 225 P je energeticky efektívny EC-motor, ktorý umožňuje reguláciu vetrania podľa aktuálneho dopytu.

Údržbu uľahčuje výklopná konštrukcia.

Strešný ventilátor TFC 225 P je dostupný v čiernej a tehlovo-červenej farbe.

Ventilátor obsahuje tiež vstavanú reguláciu konštantného tlaku (VAV) s možnosťou jednoduchej konverzie na reguláciu konštantného prietoku (CAV).

Dostupné sú dve verzie ventilátora Systemair TFC:

• Verzia S - obsahuje potenciometer, ktorým je možné presne nastaviť požadovaný vzduchový výkon.
• Verzia P - obsahuje vstavanú reguláciu konštantného tlaku (VAV) s možnosťou jednoduchej konverzie na reguláciu konštantného prietoku (CAV).

Systemair VK-30 je pretlaková žalúzia na výtlak vzduchu určená na stenovú montáž.

Pretlaková žalúzia je vyrobená z nárazuvzdorného PVC materiálu, ktorý je odolný proti poveternostným vplyvom ako aj ultrafialovému žiareniu.

Žalúzia Systemair VK-30 disponuje profilovanými listami a dokonca aj pri nízkych rýchlostiach vzduchu pracuje veľmi dobre. Maximálna rýchlosť vzduchu je 12 m/s.

Balenie obsahuje skrutky a hmoždinky, čo robí montáž žalúzií veľmi jednoduchou.

K dispozícii v bledo šedej farbe RAL 7035.

Žalúzia Systemair VK-30 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Strešný ventilátor DVC 560-P využíva technológiu EC motorov, ktoré zahŕňajú externý rotor s integrovanou reguláciou konštantného tlaku.

Strešný ventilátor DVC 560-P má obežné koleso vyrobené z polypropylénu PP s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Otáčky strešného ventilátora DVC 560-P sú regulované integrovaným regulátorom konštantného tlaku v závislosti na záťaži - zmene tlaku v potrubnom systéme.

Vďaka dvom vstavaným potenciometrom možno nastaviť požadovanú hodnotu tlaku (deň/noc), aj s možnosťou externého nastavenia cez prídavný kontakt.

Motor je uložený na účinných tlmičoch vibrácií.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty

Systemair FFR 315 je filtračná kazeta určená pre štandardné typy vreckových filtrov G3, F5 a F7. Systemair FFR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FFR 315 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť. Filtračná kazeta disponuje pripojovacími miestami na meranie tlakovej straty.

Vreckové filtre BFR triedy G3, F5 a F7 sa objednávajú samostatne. Doporučená konečná tlaková strata pre filtre G3 170Pa, pre filtre F5 200Pa a pre F7 250Pa.

Systemair VBC 400-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 400-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je zhotovený z medených rúrok s hliníkovým rebrovaním.

Vodný ohrievač Systemair VBC 400-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Kruhový ventilátor Systemair KVK Slim 100EC je jednostranne sací radiálny ventilátor, ktorý má vysokoúčinný EC motor s vonkajším rotorom a dopredu zahnuté lopatky.

Kruhový ventilátor má motor a obežné koleso montované na odnímateľnom kryte ventilátora, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je integrovaná v elektronike motora.

Skriňa kruhového ventilátora Systemair KVK Slim 100EC je zhotovená z pozinkovaného oceľového plechu. Odnímateľný kryt ventilátora je izolovaný 40 mm vrstvou minerálnej vlny.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod.

Kruhový ventilátor Systemair KVK Slim 100EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair FK 400 je rýchloupínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže kruhových ventilátorov Systemair za účelom čistenia, opráv, či údržby.

Rýchloupínacia spona Systemair FK 400 disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak, aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Spona je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Systemair CB 400-6,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 400-6,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 400 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair CBM 315-6,0 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 315-6,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 315 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 315-6,0 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 315-6,0 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Systemair REV-5POL/05 ON/OFF je 5-pólový (spínací / pomocný kontakt) revízny vypínač pre kruhové ventilátory.

Vypínač má elektrický kábel 5 x 1,5mm² a je určený pre 230V 1-fázové motory s vyvedenými TK, alebo pre 3-fázové motory bez vyvedených TK.

Je upevnený na montážnej konzole, čo významne uľahčuje montáž. Vypínač je možné zaistiť visiacim zámkom v polohe „vypnuté".

Vypínač Systemair REV-5POL/05 ON/OFF je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
