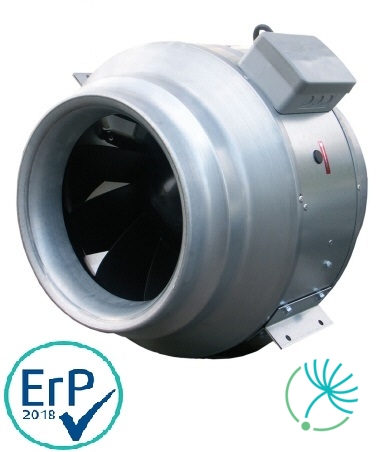

Systemair prio 450 3~ kruhový ventilátor

Strešný ventilátor DVCI 355-P využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky. Motor je uložený na účinných tlmičoch vibrácií.

Plášť strešného ventilátora DVCI 355-P je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polypropylénu PP.

Strešný ventilátor DVCI 355-P zahŕňa integrovaný regulátor konštantného tlaku, ktorý riadi otáčky ventilátora v závislosti na záťaži - zmene tlaku v potrubnom systéme.

Dvomi integrovanými potrenciometrami možno nastaviť dve hodnoty tlaku (deň/noc) s možnosťou prepínania medzi denným a nočným režimom prostredníctvom externého kontaktu.

Typy strešných ventilátorov Systemair DVCI:

- S - Štandardná verzia

- P - Verzia so vstavanou tlakovou reguláciou

Systemair LDC 355-900 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Dosahuje dobrý útlm v pásmach 125 a 250 Hz.

Systemair RTRE 3 je 5-stupňový transformátor pre ventilátory s napájacím napätím 230V s vyvedenými tepelnými kontaktami TK.

Regulácia otáčok ventilátora prebieha zmenou výstupného napätia pomocou prepínača na prednej strane regulátora. Na prednej strane regulátora sa nachádza kontrolka, ktorá signalizuje prevádzku transformátora.

Transformátor disponuje vstavaným relé tepelnej ochrany, ktoré preruší napájacie napätie ventilátora ak dôjde k rozopnutiu tepelných kontaktov TK vo vinutí motora. Relé nemá funkciu automatického reštartu. Prepnutím prepínača po dostatočnom ochladení motora do polohy „0" na približne 10 sekúnd je možné znova zapnúť sieťové napájanie ventilátora.

Pri prerušení obvodu vstupné svorky na priestorový termostat RT prerušia napájacie napätie ventilátora. Svorky RT sú štandardne prepojené.

Regulátor má výstupné svorky na 230V na pripojenie či už servopohonov uzatváracích klapiek, el. ohrievačov, alebo iného externého zariadenia. Na výstupných svorkách je pri polohách prepínača 1 až 5 vždy 230V. Výstupné svorky sú bez napätia len v polohe 0 alebo pri prerušení obvodu na svorkách RT a TK.

Resetovanie resp. výmena poistky je možná z vonkajšej strany regulátora.

Regulátor Systemair RTRE 3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Kruhový ventilátor Systemair KVK Silent 125 je jednostranne sací radiálny ventilátor vhodný na prekonávanie vyšších tlakových strát pri vysokej účinnosti ventilátora.

Kruhový ventilátor má bezúdržbový EC motor a dozadu zahnuté lopatky obežného kolesa. Motor a obežné koleso sú montované na výklopných dvierkach, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je zabezpečená vstavaným tepelným kontaktom s manuálnym resetom.

Plášť kruhového ventilátora Systemair KVK Silent 125 je zhotovený z pozinkovaného oceľového plechu. Ventilátor je izolovaný 50 mm vrstvou minerálnej vlny upevnenej perforovaným oceľovým plechom.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK
• Pri montážnej polohe, kedy sú servisné dvierka smerom nadol je nutné brať do úvahy ich hmotnosť

Otáčky kruhového ventilátora sa dajú regulovať buď 5-st. regulátorom otáčok (transformátor) alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KVK Silent 125 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor DVCI 225-S využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky.

Plášť strešného ventilátora DVCI 225-S je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polyamidu PA.

Otáčky ventilátora možno regulovať signálom 0-10V, ktorý sa dodáva so zapojeným potenciometrom (0-10V).

Potenciometer umožňuje jednoduché nastavenie požadovaného pracovného bodu.

Typy strešných ventilátorov Systemair DVCI:

- S - Štandardná verzia

- P - Verzia so vstavanou tlakovou reguláciou

Systemair K 150 M sileo kruhový ventilátor je radiálny ventilátor určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair K 150 M sileo je zhotovený z pozinkovaného oceľového plechu. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho potrubnú montáž či už vo vonkajšom alebo vlhkom prostredí. Ventilátor má korozívnu triedu C3.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Balenie obsahuje aj montážnu konzolu a skrutky
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie

Regulácia kruhového ventilátora Systemair K 150 M sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair K 150 M sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Kruhový ventilátor Systemair KVK Slim 355EC je čiastočne izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor má odnímateľné veko, vďaka čomu sa jednoducho udržuje. Veko ventilátora je zároveň izolované, vďaka čomu dosahuje nižšiu hladinu hluku. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Slim 355EC je zhotovený z Aluzinku s korozívnou triedou C4.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia
• Ako príslušenstvo je možné zakúpiť rýchloupínacie spony FK, ktoré nielen uľahčia montáž, ale aj zabránia prenosu vibrácií do potrubia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Slim 355EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor DVC 450-POC+FTG je poháňaný EC-motorom s externým rotorom. EC-motor zabezpečuje nízku spotrebu energie a vysokú účinnosť. Motor ventilátora je uložený na účinných tlmičoch vibrácií.

Súčasťou strešného ventilátora DVC 450-POC+FTG je vstavaný snímač tlaku a snímač teplotypre kompenzáciu podľa vonkajšej teploty.

Snímače možno nastaviť na štandardnú prevádzku s konštantným tlakom alebo na prevádzku s konštantným tlakom s kompenzáciou podľa vonkajšej teploty.

Strešný ventilátor DVC 450-POC+FTG má obežné kolesá, vyrobené z polypropylénu PP, s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty (Veľkosti 315 až 500 vrátane výklopného rámu FTG)

Systemair FGR 315 je filtračná kazeta, ktorá má štandardný typ plochého filtra F3. Systemair FGR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FGR 315 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť a je ich možné objednať aj samostatne.

Filtračná kazeta je vhodná na filtrovanie privádzaného vzduchu v priemysle a výrobných dielňach alebo na odsávanie vzduchu zo sušičiek. Doporučená konečná tlaková strata pre plochý filter F3 je 170 Pa.

Kruhový ventilátor Systemair KVK Slim 355 je čiastočne izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor má odnímateľné veko, vďaka čomu sa jednoducho udržuje. Veko ventilátora je zároveň izolované, vďaka čomu dosahuje nižšiu hladinu hluku. Tepelná ochrana motora je zabezpečená integrovanými tepelnými kontaktmi, ktoré je potrebné pripojiť na ochranné relé.

Plášť kruhového ventilátora Systemair KVK Slim 355 je zhotovený z Aluzinku s korozívnou triedou C4.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia
• Ako príslušenstvo sa dajú zakúpiť rýchloupínacie spony FK, ktoré nielen uľahčia montáž, ale aj zabránia prenosu vibrácií do potrubia

Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov a regulátorov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Manuálne sa otáčky kruhového ventilátora dajú riadiť pomocou potenciometra (plynulé riadenie otáčok), alebo 5-stupňového transformátora (krokové riadenie otáčok).

Kruhový ventilátor Systemair KVK Slim 355 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Kruhový ventilátor Systemair KVK Silent 160EC je jednostranne sací radiálny ventilátor vhodný na prekonávanie vyšších tlakových strát pri vysokej účinnosti ventilátora.

Kruhový ventilátor má bezúdržbový EC motor s dozadu zahnutými lopatkami. Motor a obežné koleso sú montované na výklopných dvierkach, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Silent 160EC je zhotovený z pozinkovaného oceľového plechu. Ventilátor je izolovaný 50 mm vrstvou minerálnej vlny upevnenej perforovaným oceľovým plechom.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod.

Kruhový ventilátor Systemair KVK Silent 160EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair REPT 6 je digitálny regulátor konštantného tlaku alebo teploty pre kruhové ventilátory.

Slúži na plynulú reguláciu otáčok tyristového typu (P-regulácia) pre ventilátory s napätím 230V, ktoré majú napäťovo regulovateľné motory.

Regulátor Systemair REPT 6 je možné použiť s tlakovými alebo teplotnými čidlami na vetrací systém budovy. Regulátor je vybavený digitálnym displejom, na ktorom sa nastavujú požadované parametre.

Regulátor Systemair REPT 6 má vstavané relé tepelnej ochrany, ktoré v prípade rozopnutia tepelných kontaktov TK vo vinutí motora preruší napájacie napätie ventilátora.
Systemair REPT 6 je vybavený jedným beznapäťovým spínacím kontaktom, ktorý signalizuje, či je zariadenie v prevádzke, alebo je na ňom porucha.

Rušenie rádiových vĺn je podľa normy EN 50081-1 a EN 50082-2.

Upozornenie: Regulátor pri nízkych otáčkach ventilátora môže spôsobovať nežiaduce zvýšenie hladiny hluku motora (tzv. bzučanie)!

Regulátor Systemair REPT 6 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
