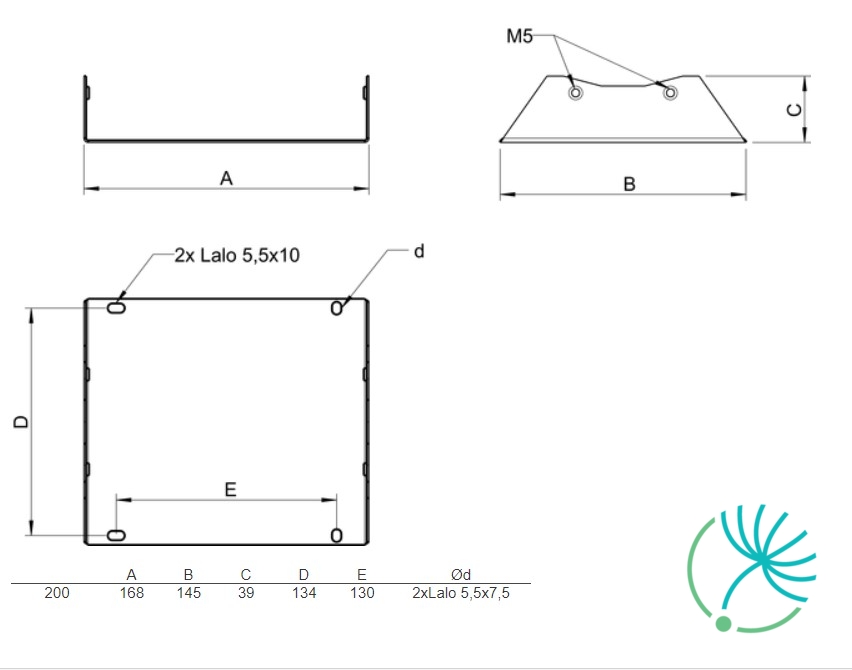

Systemair prio konzola 200

Systemair BFR 250 Coarse 70% je vreckový filter určený pre filtračné kazety Systemair FFR 250.

Rozmer: 282x282x300/2.

Trieda filtrácie: EU5/F5.

Systemair CWK 100-3-2,5 je vodný chladič, ktorý je navrhnutý pre kruhové potrubie. Pripojenie na kruhové potrubie je ošetrené gumovým tesnením. Systemair CWK 100-3-2,5 je vhodný na použitie s kruhovými ventilátormi Systemair.

Chladič je zhotovený z medených trubiek a hliníkových rebier. Plášť disponuje otvárateľnými dvierkami za účelom jednoduchého a nenáročného čistenia.

Chladič je kalibrovaný výhradne pre montáž v horizontálnej polohe, kvôli odtoku kondenzátu. Odvod z chladiča musí byť pre správnu funkčnosť napojený na sifón, ktorý ale nie je súčasťou dodávky.

Aby sa predišlo zbytočnej kondenzovanej vode, chladiaci kanál musí byť naklonený pod uhlom 10-15 stupňov horizontálne v smere odtoku.

Systemair CB 100-0,4 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 100-0,4 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 100 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair REU 3 je 5 stupňový transformátor bez vyvedených tepelných kontaktov (TK) s vysokými/nízkymi otáčkami a napájacím napätím 230V.

Otáčky ventilátora sa regulujú pomocou dvoch prepínačov na prednej strane regulátora, kedy jeden prepínač slúži na vysoké a druhý na nízke otáčky. Vysoké alebo nízke otáčky môžete prepínať taktiež pomocou externých prepínačov ako sú priestorový termostat RT alebo časovým spínačom.

Pri polohe 0 sú výstupné svorky bez napätia. Kontrolka na prednej strane signalizuje prevádzku regulátora. Poistky sa menia z vonkajšej strany.

Materiál použitý na obal - plast. Napájacie napätie 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontaktami TK musia byť vždy pripojené na relé tepelnej ochrany motora S-ET 10(E)!

Regulátor Systemair REU 3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair EC-Selector je 3-stupňový regulátor pre EC ventilátory so vstupom 0-10V.

Na ovládači sa nachádzajú potenciometre, ktorými sa dajú nastaviť tri úrovne otáčok. Prepínanie otáčok medzi nízkymi, strednými a vysokými sa vykonáva cez externý spínací kontakt, napr. termostat alebo časovač.

Regulátor je vhodné použiť v kombinácii s frekvenčným meničom Systemair FRQS-E-6A.

Strešný ventilátor DVCI 190-S využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky.

Plášť strešného ventilátora DVCI 190-S je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polyamidu PA.

Otáčky ventilátora možno regulovať signálom 0-10V, ktorý sa dodáva so zapojeným potenciometrom (0-10V).

Potenciometer umožňuje jednoduché nastavenie požadovaného pracovného bodu.

Typy strešných ventilátorov Systemair DVCI:

- S - Štandardná verzia

- P - Verzia so vstavanou tlakovou reguláciou

Systemair LDC 150-600 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair CBM 250-3,0 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 250-3,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 250 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 250-3,0 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 250-3,0 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Strešný ventilátor DVC 450-POC+FTG je poháňaný EC-motorom s externým rotorom. EC-motor zabezpečuje nízku spotrebu energie a vysokú účinnosť. Motor ventilátora je uložený na účinných tlmičoch vibrácií.

Súčasťou strešného ventilátora DVC 450-POC+FTG je vstavaný snímač tlaku a snímač teplotypre kompenzáciu podľa vonkajšej teploty.

Snímače možno nastaviť na štandardnú prevádzku s konštantným tlakom alebo na prevádzku s konštantným tlakom s kompenzáciou podľa vonkajšej teploty.

Strešný ventilátor DVC 450-POC+FTG má obežné kolesá, vyrobené z polypropylénu PP, s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty (Veľkosti 315 až 500 vrátane výklopného rámu FTG)

Systemair prio 200 EC kruhový ventilátor patrí do novej série ventilátorov s nízkoenergetickým EC motorom, ktoré prinášajú užívateľovi dlhodobú značnú úsporu prevádzkových nákladov.

Ventilátor je vybavený špeciálne vyvinutými optimalizovanými obežnými kolesami a nábehovými hranami, vďaka ktorým dosahuje najlepšie hodnoty SFP vo svojej triede a zároveň nízku hladinu hluku. (Čím nižšia je hodnota SFP, tým menej energie je potrebnej na premiestnenie 1m³ vzduchu.)

Hoci má motor kruhového ventilátora Systemair prio 200 EC vysokú účinnosť, vďaka konštrukcii ventilátora je zahrievanie motora podstatne nižšie, čím dosahuje vysokú životnosť. Chladenie motora zabezpečuje jeho umiestnenie vo vzduchovom prúde.

Plášť kruhového ventilátora Systemair prio 200 EC je zhotovený zo špeciálneho kompozitného materiálu s tesnosťou triedy C.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Ako príslušenstvo je k dispozícii montážna konzola
• Ventilátor má pripojovacie hrdlo 25mm dlhé podľa EN 1506:1997
• Pri inštalácii vo vlhkom prostredí je odporúčaná inštalácia časového spínania
• Jednoduchú montáž a demontáž umožňujú rýchloupínacie spony FK, ktoré zároveň tlmia prenos vibrácií do potrubia
• Elektrické pripojenie je jednoduché a nie je potrebná inštalácia regulátora na stenu
• Jednoduché pripojenie potenciometra 0-10V alebo regulátora v prípade potreby

Kruhový ventilátor Systemair prio 200 EC sa okrem ekonomickej spotreby energie môže pochváliť tiež veľmi jednoduchou reguláciou. Podľa požiadavky sa otáčky ventilátora môžu regulovať na vzduchový výkon a vysokoefektívnu prevádzku.

Otáčky ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010.

Kruhový ventilátor Systemair prio 200 EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair VKK 400 žalúzia alebo aj spätná klapka je určená na montáž do kruhového potrubia.

Skrinka VKK 400 je vyrobená z pozinkovaného oceľového plechu. Vo vnútri sa nachádza klapka zhotovená zo super polyamidového materiálu, ktorý je odolný aj proti rôznym poveternostným vplyvom.

Robustná konštrukcia zabezpečuje dostatočnú odolnosť, takže lamely sa nemôžu deformovať ani uvoľniť.

Inštalácia klapky VKK iba vo vodorovnej polohe. Maximálna rýchlosť vzduchu 12 m/s.

Dodáva sa vo veľkostiach: 100-400mm.

Systemair VKK 400 žalúzia je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair FK 100 je rýchloupínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže kruhových ventilátorov Systemair za účelom čistenia, opráv, či údržby.

Rýchloupínacia spona Systemair FK 100 disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak, aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Spona je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.
