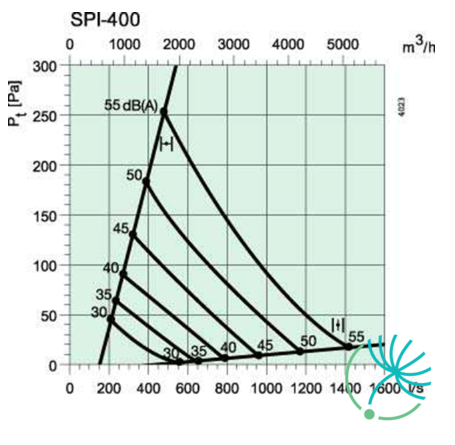

Systemair SPI 400 clonka

SPI 160 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

SPI 200 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

SPI 100 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

SPI 250 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

TPP je montážna doska, vyrobená z pozinkovaného oceľového plechu s práškovým náterom (RAL 9010-80).

Táto montážna doska je určená do podhľadu s rastrom 600x600mm alebo 625x625mm.

Je možné použiť ju k montáži všetkých druhov difúzorov s kruhovým pripojením od 125mm do 200mm.

Pri špecifikovaní objednávky je potrebné uviesť veľkosť rastra (600X600 mm resp. 625x625 mm) a pripojovací rozmer difúzora (125 - 200 mm).

Pretlakový box THOR spolu s difuzérom slúži na úpravu tlakovej straty, vyváženie vetracieho systému, zníženie hladiny hluku a zabezpečuje možnosť nastaviť a merať vzduchový výkon a tlakovú stratu. Vhodný pre prívodové aj odvodové difúzory.

Konštrukcia boxu je z pozinkovaného oceľového plechu, hrdlo slúžiace na pripojenie potrubia má gumové tesnenie a akustická 14mm hrubá izolácia z vnútornej strany stien je z materiálu Airfelt.

Regulácia Zeus obsahuje plastové hadičky na meranie rozdielu tlakov pomocou vhodného meracieho zariadenia. Klapku je možné mechanicky nastaviť bez demontáže difúzora.
K-faktor potrebný pre správne nastavenie požadovaného množstva vzduchu je znázornený na regulačnej klapke.

Na zabezpečenie správnej funkcie je potrebné pred pretlakový box inštalovať rovné potrubie s dĺžkou 4x priemer potrubia.

TPP je montážna doska, vyrobená z pozinkovaného oceľového plechu s práškovým náterom (RAL 9010-80).

Táto montážna doska je určená do podhľadu s rastrom 600x600mm alebo 625x625mm.

Je možné použiť ju k montáži všetkých druhov difúzorov s kruhovým pripojením od 125mm do 200mm.

Pri špecifikovaní objednávky je potrebné uviesť veľkosť rastra (600X600 mm resp. 625x625 mm) a pripojovací rozmer difúzora (125 - 200 mm).

Pretlakový box THOR spolu s difuzérom slúži na úpravu tlakovej straty, vyváženie vetracieho systému, zníženie hladiny hluku a zabezpečuje možnosť nastaviť a merať vzduchový výkon a tlakovú stratu. Vhodný pre prívodové aj odvodové difúzory.

Konštrukcia boxu je z pozinkovaného oceľového plechu, hrdlo slúžiace na pripojenie potrubia má gumové tesnenie a akustická 14mm hrubá izolácia z vnútornej strany stien je z materiálu Airfelt.

Regulácia Zeus obsahuje plastové hadičky na meranie rozdielu tlakov pomocou vhodného meracieho zariadenia. Klapku je možné mechanicky nastaviť bez demontáže difúzora.
K-faktor potrebný pre správne nastavenie požadovaného množstva vzduchu je znázornený na regulačnej klapke.

Na zabezpečenie správnej funkcie je potrebné pred pretlakový box inštalovať rovné potrubie s dĺžkou 4x priemer potrubia.

Pretlakový box THOR spolu s difuzérom slúži na úpravu tlakovej straty, vyváženie vetracieho systému, zníženie hladiny hluku a zabezpečuje možnosť nastaviť a merať vzduchový výkon a tlakovú stratu. Vhodný pre prívodové aj odvodové difúzory.

Konštrukcia boxu je z pozinkovaného oceľového plechu, hrdlo slúžiace na pripojenie potrubia má gumové tesnenie a akustická 14mm hrubá izolácia z vnútornej strany stien je z materiálu Airfelt.

Regulácia Zeus obsahuje plastové hadičky na meranie rozdielu tlakov pomocou vhodného meracieho zariadenia. Klapku je možné mechanicky nastaviť bez demontáže difúzora.
K-faktor potrebný pre správne nastavenie požadovaného množstva vzduchu je znázornený na regulačnej klapke.

Na zabezpečenie správnej funkcie je potrebné pred pretlakový box inštalovať rovné potrubie s dĺžkou 4x priemer potrubia.

SPI 150 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

SPI 300 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Pretlakový box THOR spolu s difuzérom slúži na úpravu tlakovej straty, vyváženie vetracieho systému, zníženie hladiny hluku a zabezpečuje možnosť nastaviť a merať vzduchový výkon a tlakovú stratu. Vhodný pre prívodové aj odvodové difúzory.

Konštrukcia boxu je z pozinkovaného oceľového plechu, hrdlo slúžiace na pripojenie potrubia má gumové tesnenie a akustická 14mm hrubá izolácia z vnútornej strany stien je z materiálu Airfelt.

Regulácia Zeus obsahuje plastové hadičky na meranie rozdielu tlakov pomocou vhodného meracieho zariadenia. Klapku je možné mechanicky nastaviť bez demontáže difúzora.
K-faktor potrebný pre správne nastavenie požadovaného množstva vzduchu je znázornený na regulačnej klapke.

Na zabezpečenie správnej funkcie je potrebné pred pretlakový box inštalovať rovné potrubie s dĺžkou 4x priemer potrubia.
