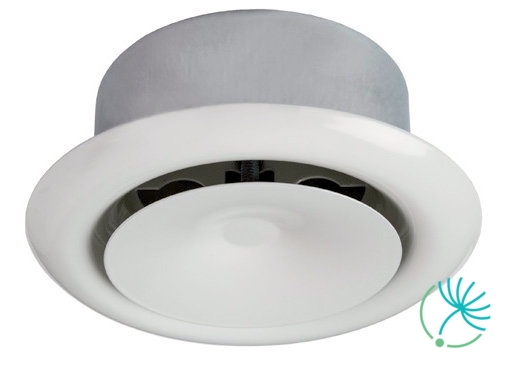

Systemair TFFC 125 SW ventil

TFF je kruhový prívodný ventil určený pre montáž do podhľadu. Skladá sa zo sacieho ústia a z nastaviteľného stredového disku izolovaného materiálom tlmiacim hluk.

Ventily TFF sú vyrobené z pozinkovaného oceľového plechu s náterom RAL9003.

Vďaka svojim technickým vlastnostiam majú široké možnosti využitia. Dosah a pokles tlaku je možné regulovať otáčaním stredového disku.

Difúzor TFF je vhodný aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

TFF sa pomocou pružín ľahko pripevní buď do upevňovacieho montážneho rámu RFU alebo priamo do potrubia.

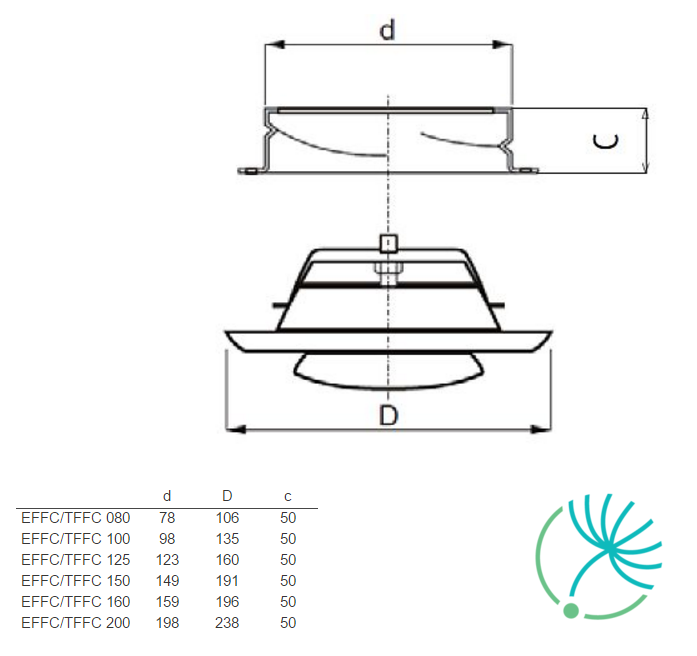

EFFC je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFFC 160 je možné použiť aj pre napojenie do potrubia ø150.

Súčasťou dodávky ventilu EFFC je aj montážny rámček.

KONIKA-A je samostatný kruhový, prívodno-odvodný, stropný difúzor, ktorý je určený pre stropnú montáž. Dokáže regulovať horizontálne alebo vertikálne prúdenie vzduchu, vďaka vnútornému kuželu, ktorý sa dá nastaviť pootočením.

Difúzor KONIKA-A je vyrobený z pozinkovaného oceľového plechu bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

Skladá sa z vonkajšieho pevného kužela a z dvojitého stredného kužela, ktorý ovplyvňuje prúdenie vzduchu z vertikálneho na horizontálne. Dvojitý kužel sa dá odnímať. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu.

Dá sa uchytiť priamo na potrubie (ø160-500). Difúzer distribuuje chladný alebo ohrievaný vzduch a reguluje jeho prúdenie bez nebezpečenstva prievanu (VAV). Maximálny rozdiel teplôt privádzaného a interiérového vzduchu je ΔT=10K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakový box THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika-A sa upevňuje na kruhové potrubie po predchádzajúcej demontáži vnútorného kužela (stlačenie a ľahké pootočenie). Následne sa difúzor upevní do potrubia nitovaním alebo priskrutkovaním. Nakoniec sa nasadí a upevní vnútorný dvojitý kužel s požadovaním nastavením (vertikálny alebo horizontálny obraz prúdenia).

TSK-160 je kruhový, stropný difúzor s nastaviteľnou štrbinou a perforovaným čelným panelom. Je možné ho použiť aj na odvod vzduchu.

Difúzor sa skladá z 2 dielov, ktoré sa dajú nastaviť do rozličných polôh, čím sa docieli požadovaný dosah prúdenia. Difúzor je možné použiť aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSK sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

TST-100 je kruhový, stropný, prívodný difúzor s nastaviteľnou štrbinou.

Skladá sa z 2 dielov, z ktorých čelný disk sa dá nastaviť do rôznych polôh, čím sa dosiahne požadovaný dosah prúdenia vzduchu. Čelný disk je hlukovo izolovaný. Difúzor obsahuje tienidlo z polyuretánovej peny, ktoré slúži na zmenu obrazu prúdenia (180°).

Difúzor TST slúži aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode vzduchu ΔT = 10K

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL9003 (lesk 30%).

Montáž
TST sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

TSK-200 je kruhový, stropný difúzor s nastaviteľnou štrbinou a perforovaným čelným panelom. Je možné ho použiť aj na odvod vzduchu.

Difúzor sa skladá z 2 dielov, ktoré sa dajú nastaviť do rozličných polôh, čím sa docieli požadovaný dosah prúdenia. Difúzor je možné použiť aj na distribúciu chladného vzduchu s maximálnym teplotným rozdielom pri prívode ochladzovaného vzduchu ΔT = 10 K.

Materiál difúzora je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSK sa montuje priamo do kruhového potrubia. Ak je ventil pripojený na pretlakovú komoru PER, je potrebné, aby bol pred komorou úsek rovného potrubia o dĺžke 4-násobku jeho priemeru.

IGC je mriežka v tvare kruhu, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Je vybavená ochrannou sieťkou z nerezovej ocele (8x8 mm). Dostupné priemery ø100-250mm.

Mriežka je vyrobená z hliníka. Rozostup lamiel je 19 mm, sklon lamiel je 35°.

Montuje sa do kruhového potrubia a pripevňuje sa skrutkami cez pripravené otvory.

EFF je odvodný ventil pre inštaláciu na strop alebo na stenu. Pomocou kontramatice možno zafixovať nastaviteľný stredový kužel, pomocou, ktorého sa dá upravovať tlak prúdiaceho vzduchu a tým aj objemový prietok vzduchu.

Ventil je vyrobený z pozinkovaného oceľového plechu. Štandardný odtieň je biely RAL9003. Veľkosť EFF 160 je možné použiť aj pre napojenie do potrubia ø150.

Ventil je možné montovať pomocou montážneho rámiku RFU/RFP alebo priamo do spiro potrubia.

CAP-C-100 je stropný, prívodný/odvodný, tryskový difúzor určený pre viditeľnú montáž. Má zabudovaný hlukovo izolovaný pretlakový box (bočné napojenie). Každá tryska sa dá samostatne nastaviť do ľubovoľného uhlu (360°). Difúzor je vhodný do miestnosti bez podhľadu.

Difúzor CAP-C sa skladá z čelného panelu s tryskami a z hlukovo izolovaného pretlakového boxu, ktorý má klapku a napájaciu prírubu s gumovým tesnením. Šírka bočnej štrbiny sa dá nastaviť v rozsahu 0-20mm, čím sa dá zvýšiť prietok vzduchu. Tým, že sa dá každá tryska samostatne natočiť pod akýmkoľvek uhlom, je možné vytvárať ľubovoľný obraz prúdenia vzduchu bez toho, aby sa zvýšila hlučnosť, klesol tlak alebo sa zmenil prietok vzduchu.

CAP-C distribuuje chladný alebo ohrievaný vzduch bez toho, aby spôsoboval prievan (VAV). Maximálny teplotný rozdiel ochladzovaného vzduchu pri prívode ΔT=12K.

Materiál difúzora a pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003. Trysky sú z recyklovaného ABS.

Montáž
Montáž sa vykonáva zavesením alebo upevnením priamo na strop.

IGC je mriežka v tvare kruhu, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Je vybavená ochrannou sieťkou z nerezovej ocele (12x12 mm). Dostupné priemery ø100-250mm.

Mriežka je vyrobená z hliníka. Rozostup lamiel je 19 mm, sklon lamiel je 35°.

Montuje sa do kruhového potrubia a pripevňuje sa skrutkami cez pripravené otvory.

TSR-250 je kruhový, stropný difúzor, ktorý má zabudovanú hlukovo izolovanú pretlakovú komoru. Obsahuje aj nastaviteľnú čelnú dosku, ktorej štrbinu je možné nastaviť na 10-30 mm pre zvýšenie dosahu prúdu 0,2. Vďaka tejto možnosti sa dá vytvoriť požadovaný obraz prúdenia vzduchu podľa aktuálnej stavebnej dispozície alebo podľa požiadaviek klienta.

Je možné ho použiť aj na odvod vzduchu a je určený pre viditeľnú montáž.

Difúzor TSR sa skladá, z nastaviteľného čelného panelu a z hlukovo izolovanej pretlakovej komory, ktorá má gumové tesnenie a regulačnú klapku. Čelný panel je z pohltivého materiálu tlmiacého zvuk. Štrbina je nastaviteľná v rozsahu 10, 20, a 30mm. Pretlaková komora obsahuje prípojky pre meranie tlaku.

Difúzor TSR slúži na distribúciu podchladného vzduchu s maximálnym teplotným rozdielom dT = 12 K.

Materiál čelného panela aj pretlakovej komory je pozinkovaný oceľový plech bielej farby RAL 9003 (lesk 30%).

Montáž
TSR sa môže montovať priamo na strop alebo zavením. Pri montáži na strop sa odstráni čelný panel a pretlaková komora sa prichytí pomocou skrutiek priamo do stropu. V prípade montáže zavesením sa pretlaková komora pripevní pomocou montážnych tyčí resp. konzôl.

KONIKA 200 je samostatný kruhový, stropný difúzor, ktorý je vyrobený z pozinkovaného oceľového plechu a slúži na prívod alebo odvod vzduchu. Difúzor je bielej farby RAL 9003. Je vhodnou voľbou do administratívnych alebo obchodných priestorov.

K dostaniu vo veľkostiach ø160, ø200, ø250 a ø315mm.

Súčasťou dodaného difúzora je aj konzola pre uchytenie do kruhového potrubia Konika Bar. Difúzor sa odporúča montovať spolu s pretlakovou komorou THOR, ktorá slúži na nastavenie presného prietoku vzduchu. Je určený pre stropnú montáž. Dá sa uchytiť priamo na potrubie (ø160-315).

Difúzer distribuuje chladný alebo ohrievaný vzduch. Rozdiel teplôt privádzaného a interiérového vzduchu môže byť vďaka vysokej indukcií až ΔT=12K.

Montáž
Pre správnu funkciu je potrebné zabudovať pred pretlakovú komoru THOR úsek rovného potrubia dĺžky 4-násobku jeho priemeru a medzi komoru a difúzor rovné potrubie dĺžky 1-násobku priemeru potrubia. Konika sa upevňuje na kruhové potrubie pomocou montážneho nástavca Konika Bar, ktorý sa najprv uchytí do potrubia a nakoniec sa nasadí samotný difúzor a upevní sa skrutkou.
