Systemair TG-K350 snímač

Systemair TG-D130 je ponorný teplotný senzor, za pomoci ktorého sa meria teplota vody.
Je kompatibilný s Aqualine, TM, TTC. Je vyrobený z nerezovej ocele.

Nie je možné použiť Systemair TG-D130 snímač v spolupráci s regulátormi PULSER.

Systemair FK 250 je rýchloupínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže ventilátorov za účelom čistenia alebo opráv či údržby.

Systemair FK 250 spona disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Rýchloupínaciu sponu je vhodné použiť s kruhovými ventilátormi Systemair.

Systemair Tune-R-250-3-M4 je regulačná a uzatváracia klapka pre kruhové potrubia. Tune-R klapka je skonštruovaná z pozinkovaného oceľového plechu a neobsahuje silikón. Klapka je ovládaná servopohonom s pružinou 230V. Táto klapka disponuje gumovými tesneniami na plášti  liste. Všetky tieto tesniace vložky sú vyhotovené z čierneho kaučuku. Všetky materiály použité na jej výrobu spomaľujú šírenie požiaru.

Táto verzia klapky je vhodná ako uzatváracia klapka v miestach kde je potrebné oddeliť vzduchotesne rôzne časti systému, kvôli nebezpečným látkam v ovzduší. Dá sa použiť aj ako uzatváracia klapka pre jednotky s pružinovým servopohonom. Špecifická konštrukcia klapky dovoľuje aby vonkajšia izolácia mala hrúbku až 50 mm a taktiež zabezpečuje uzatvorenie klaky v prípade výpadku elektrickej energie.

Klapku je možné si zadovážiť aj v manuálnej aj v automatizovanej verzii so vstavaným indikátorom polohy.

Systemair CB 125-1,8 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

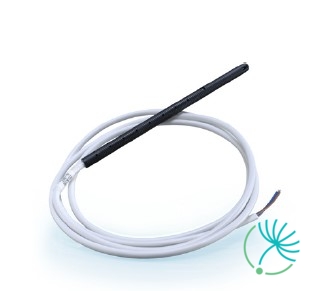

Systemair TG-K3/NTC10-01 je snímač teploty s NTC 10 prvkom na meranie teploty vzduchu vo ventilačných potrubiach.

Používa sa ako náhrada za interný snímač teploty privádzaného vzduchu v prípade, že sa do systému pridá externý potrubný ohrievač alebo chladič.

Má nastaviteľnú dlžku zapojenia, je doplnený o 1,5m dlhý kábel. Je navrhnutý tak aby jeho inštalácia bola jednoduchá a rýchla.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Systemair TG-K3/NTC10-01 snímač je kompaibilný s Aquatrol, Johnson Controls, Satchwell, Trend, Cylon, Honeywell

Materiál

Potrubie: ABS (PA6)
Montážna doska: PVC
Kábel: PVC

Systemair CB 125-1,2 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair VBC 250-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 250-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je vyrobený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 250-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair CE/CD 4pin je rozdvojka, ktorá sa využíva na modifikáciu rekuperačnej jednotky SAVE. Modifikovať ju je možné 2 spôsobmi a to:

• Pripojenie viacerých ovládacích panelov CD k rekuperačnej jednotky
• Pripojenie komunikačnej brány Smart Gate k rekuperačnej jednotke, ktorá má externý ovládací panel CD.

Systemair CVVX 160W mriežka je navrhnutá na použitie predovšetkým do exteriérového prostredia  a montáž na stenu. Konštrukcia mriežky zaručuje oddelenie privádzaného a odvádzaného vzduchu.

Mriežka je vyrobená z pozinkovaného plechu. Disponuje povrchovou úpravou a má práškový náter v bielej farbe (RAL9016).

Je vhodná ako koncový prvok pre rekuperačné jednotky SAVE.

Montáž:
4 skrutky na čelnom paneli uľahčujú montáž a demontáž za účelom čistenia.
Ako prvá sa na stenu montuje zadná základná doska.
Umiestnenie výtlaku použitého vzduchu môže byť na oboch stranách.

Systemair RMK je modul, ktorý slúži na pripojenie uzatváracích klapiek 230V k rôznym typom jednotiek SAVE. Klapky však nie sú súčasťou balenia a je potrebné si ich doobjednať samostatne.

Systemair RMK modul sa skladá z:
- Plastový box s DIN lištou (IP54)
- Relé nainštalované na DIN lište (spínač zap/vyp ovládný digitálnym výstupom z jednotky SAVE)
- Pripojovacie svorky
- Napájací kábel so zástrčkou (230V)
- Kábel na pripojenie ku svorkovnici jednotky
- Návod so schémou zapojenia

Systemair TG-UH/PT1000 je snímač teploty v exteriéry s moderným dizajnom, ktorý sa hodí do akéhokoľvek prostredia. Je navrhnutý pre montáž na stenu do exteriéru, resp. kdekoľvek kde je potrebná vysoká trieda ochrany snímačov.

Nie je kompatibilný s regulátormi typu PULSER a AQUA.

SPI 150 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D
