Systemair VKK 315 žalúzia

Systemair RVK 160E2 sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s vysokoúčinnými lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair RVK 160E2 sileo je vyrobený z plastu (propylen PP s 30% podielom sklenných vlákien). Tesnosť plášťa ventilátora a pripojovacia krabica s krytím IP44 umožňuje použitie ventilátora aj vo vlhkom prostredí.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Súčasťou balenia je aj montážna konzola

Regulácia kruhového ventilátora Systemair RVK 160E2 sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair RVK 160E2 sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair TG-K330 je snímač s prvkom NTC na meranie teploty vzduchu vo ventilačných potrubiach, je založený na princípe merania tepelného odporu v keramickom elemente NTC ( v prípade rastu teploty sa odpor znižuje). Meranie odporu môže byť vykonané jedine vtedy ak senzor nie je pripojený ku regulátoru. Meranie napätia sa vykonáva na vstupe snímača keď je snímač pripojený ku regulátoru.

Systemair TG-K330 snímač je navrhnutý na použitie v potrubí s priemerom 9 mm kde sa inštaluje zvnútra potrubia za pomoci kruhovej príruby, ktorá má priemer 40 mm. Snímač má nastaviteľnú dĺžku vloženia kábla od 15 do 130 mm a je dodávaný spolu s 1.5m dlhým káblom. Je nastavený na prácu s TTC, Pulserom, Aqua alebo RT 0-30.

Strešný ventilátor DVC 400-P využíva technológiu EC motorov, ktoré zahŕňajú externý rotor s integrovanou reguláciou konštantného tlaku.

Strešný ventilátor DVC 400-P má obežné koleso vyrobené z polypropylénu PP s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Otáčky strešného ventilátora DVC 400-P sú regulované integrovaným regulátorom konštantného tlaku v závislosti na záťaži - zmene tlaku v potrubnom systéme.

Vďaka dvom vstavaným potenciometrom možno nastaviť požadovanú hodnotu tlaku (deň/noc), aj s možnosťou externého nastavenia cez prídavný kontakt.

Motor je uložený na účinných tlmičoch vibrácií.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty

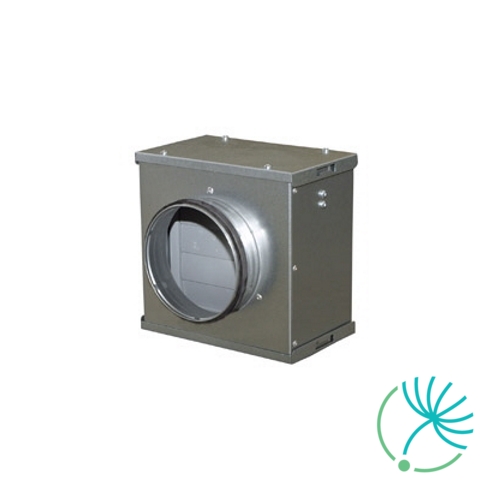

Systemair FFR 160 je filtračná kazeta určená pre štandardné typy vreckových filtrov G3, F5 a F7. Systemair FFR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FFR 160 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť. Filtračná kazeta disponuje pripojovacími miestami na meranie tlakovej straty.

Vreckové filtre BFR triedy G3, F5 a F7 sa objednávajú samostatne. Doporučená konečná tlaková strata pre filtre G3 170Pa, pre filtre F5 200Pa a pre F7 250Pa.

Systemair CBM 250-3,0 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 250-3,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 250 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 250-3,0 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 250-3,0 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Kruhový ventilátor Systemair KVK Slim 125C je jednostranne sací radiálny ventilátor, ktorý má vysokoúčinný EC motor s vonkajším rotorom a dopredu zahnuté lopatky.

Kruhový ventilátor má motor a obežné koleso montované na odnímateľnom kryte ventilátora, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je integrovaná v elektronike motora.

Skriňa kruhového ventilátora Systemair KVK Slim 125EC je zhotovená z pozinkovaného oceľového plechu. Odnímateľný kryt ventilátora je izolovaný 40 mm vrstvou minerálnej vlny.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod.

Kruhový ventilátor Systemair KVK Slim 125EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair BFR 250 ePM1 60% je vreckový filter určený pre filtračné kazety Systemair FFR 250.

Rozmer: 283x283x285/4.

Trieda filtrácie: EU7/F7.

Systemair CXE/AVC Modbus je univerzálny regulátor určený pre tieto aplikácie: chladenie, klimatizácia, vetranie a technológie pre čisté priestory. Pre bežné aplikácie vo vyššie spomenutých oblastiach je možné využiť rýchly štart zvolením predprogramovaného prevádzkového režimu.

Požadované otáčky sa nastavujú priamo na zariadení alebo externe napr. signálom 0-10 V.

K regulátoru je možné pripojiť rôzne druhy snímačov:

• Tlakové snímače (chladenie) s meracím rozsahom 0-30 bar, 0-50 bar
• Teplotné snímače s meracím rozsahom -27 až +75 °C, merací rozsah snímačov -10 až +120 °C
• Diferenčné tlakové snímače (klimatizácia) s meracím rozsahom 0-6000 Pa, objemový prietok až 65.000 m³/h
• Snímače na snímanie prietoku vzduchu s meracím rozsahom 0-1 m/s, 0-10 m/s
• Ostatné snímače, napr. kombinované snímače, CO2, signál snímačov 0-10 V / 0-20 mA / 4-20 mA

Aktuálna hodnota nasnímaná snímačom sa porovnáva s nastavenou hodnotou, pričom výsledok je prevedený na výstupný signál 0-10V. Regulátor disponuje dvomi zabudovanými výstupmi 0- 10V. Výstupným signálom 0-10V je možné ovládať regulátory, frekvenčné meniče alebo priamo ovládať otáčky ventilátorov s EC motormi. Externé zariadenia (frekvenčné meniče/EC ventilátory so zabudovaným modulom Modbus) sa dajú aktivovať regulátorom cez rozhranie Modbus-RTU.

Regulátor CXE/AVC Modbus je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair s EC motormi.

Systemair BFR 250 Coarse 70% je vreckový filter určený pre filtračné kazety Systemair FFR 250.

Rozmer: 282x282x300/2.

Trieda filtrácie: EU5/F5.

Systemair CBM 100-0,6 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 100-0,6 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 100 mm.

Plášť elektrického ohrievača Systemair CBM 100-0,6 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 100-0,6 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Systemair BFR 315 Coarse 50% je vreckový filter určený pre filtračné kazety Systemair FFR 315.

Rozmer: 332x332x350/3.

Trieda filtrácie: EU3/F3.

Strešný ventilátor DVCI 315-P využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky.

Plášť strešného ventilátora DVCI 315-P je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polypropylénu PP.

Strešný ventilátor DVCI 315-P zahŕňa integrovaný regulátor konštantného tlaku, ktorý riadi otáčky ventilátora v závislosti na záťaži - zmene tlaku v potrubnom systéme.

Dvomi integrovanými potrenciometrami možno nastaviť dve hodnoty tlaku (deň/noc) s možnosťou prepínania medzi denným a nočným režimom prostredníctvom externého kontaktu.

Typy strešných ventilátorov Systemair DVCI:

-S - Štandardná verzia

-P - Verzia so vstavanou tlakovou reguláciou
