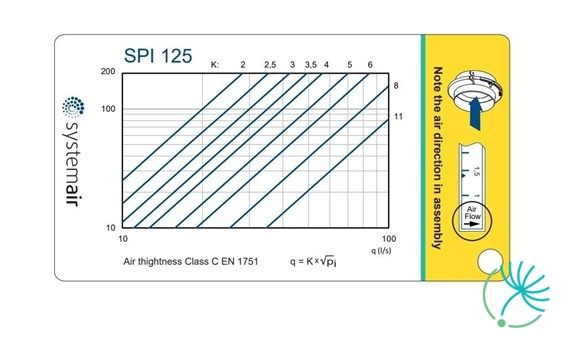

SPI 125 Systemair clonka

SPI 200 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair TG-R5/NTC10-01 je priestorový snímač teploty, ktorý disponuje novodobým dizajnom a je konštruovaný tak, aby jeho inšalácia bola čo najjednoduchšia.

Kompatibilný s  Aquatrol, Johnson Controls, Satchwell, Trend, Cylon, Honeywell

Materiál: Polykarbonát
Farba: kryt - polárna biela (RAL9010)
           spodný plášť - svetlá šedá  (RAL7004)

Systemair ZTV 15-0,4 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Hrdlá tlmiča z pozinkovaného oceľového plechu slúžia na jednoduché pripojenie tlmiča na potrubný systém. Na jednej strane tlmiča je hrdlo opatrené gumovým tesnením a preto je možné nenáročne zapojiť dva tlmiče za sebou.

Tlmiče hluku Connectduct sa vyznačujú vysokou flexibilitou a výbornou hlukovou izoláciou. Vnútorná hadica je hydrofóbna a antibakteriálna.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Slúži na znižovanie hluku vo vzduchotechnických systémoch.

Materiál

Vnútorná hadica: netkaná látka z polypropylénu
Vonkajšia hadica: laminovaný hliník/polyester
Izolácia: sklenné vlákna - odolné voči roztrhnutiu
Dostupné priemery: 100, 125, 160, 200, 250, 315 mm


Hrdlá tlmiča z pozinkovaného oceľového plechu slúžia na jednoduché pripojenie tlmiča na potrubný systém. Na jednej strane tlmiča je hrdlo opatrené gumovým tesnením a preto je možné nenáročne zapojiť dva tlmiče za sebou.

Tlmiče hluku Connectduct sa vyznačujú vysokou flexibilitou a výbornou hlukovou izoláciou. Vnútorná hadica je hydrofóbna a antibakteriálna.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Slúži na znižovanie hluku vo vzduchotechnických systémoch.

Materiál

Vnútorná hadica: netkaná látka z polypropylénu
Vonkajšia hadica: laminovaný hliník/polyester
Izolácia: sklenné vlákna - odolné voči roztrhnutiu
Dostupné priemery: 100, 125, 160, 200, 250, 315 mm


Systemair TG-UH/PT1000 je snímač teploty v exteriéry s moderným dizajnom, ktorý sa hodí do akéhokoľvek prostredia. Je navrhnutý pre montáž na stenu do exteriéru, resp. kdekoľvek kde je potrebná vysoká trieda ochrany snímačov.

Nie je kompatibilný s regulátormi typu PULSER a AQUA.

Systemair TG-R630 je externý snímač teploty s nastaviteľnou požadovanou hodnotou. Je kalibrovaný na montáž na stenu. Pod krytom sa nachádza skrutka, ktorá slúži na mechanické zaistenie polohy potenciometra.

Používa sa spolu s regulátormi Pulser, TTC.

Systemair ZTV 15-1,6 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair TG-K350 je snímač s prvkom NTC na meranie teploty vzduchu vo ventilačných potrubiach. Je založený na princípe merania tepelného odporu v keramickom elemente NTC ( v prípade rastu teploty sa odpor znižuje). Meranie odporu môže byť vykonané jedine vtedy ak senzor nie je pripojený ku regulátoru. Meranie napätia sa vykonáva na vstupe snímača keď je snímač pripojený ku regulátoru.

Systemair TG-K350 snímač je navrhnutý na použitie v potrubí s priemerom 9 mm kde sa inštaluje zvnútra potrubia za pomoci kruhovej príruby, ktorá má priemer 40 mm. Snímač má nastaviteľnú dĺžku vloženia kábla od 15 do 130 mm a je dodávaný spolu s 1,5m dlhým káblom. Je nastavený na prácu s TTC, Pulserom, Aqua alebo RT 0-30.

SPI 315 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D

Systemair ZTR 15-1,0 je regulačný 3-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair U-EK je plastový kryt na ochranu transformátora.
