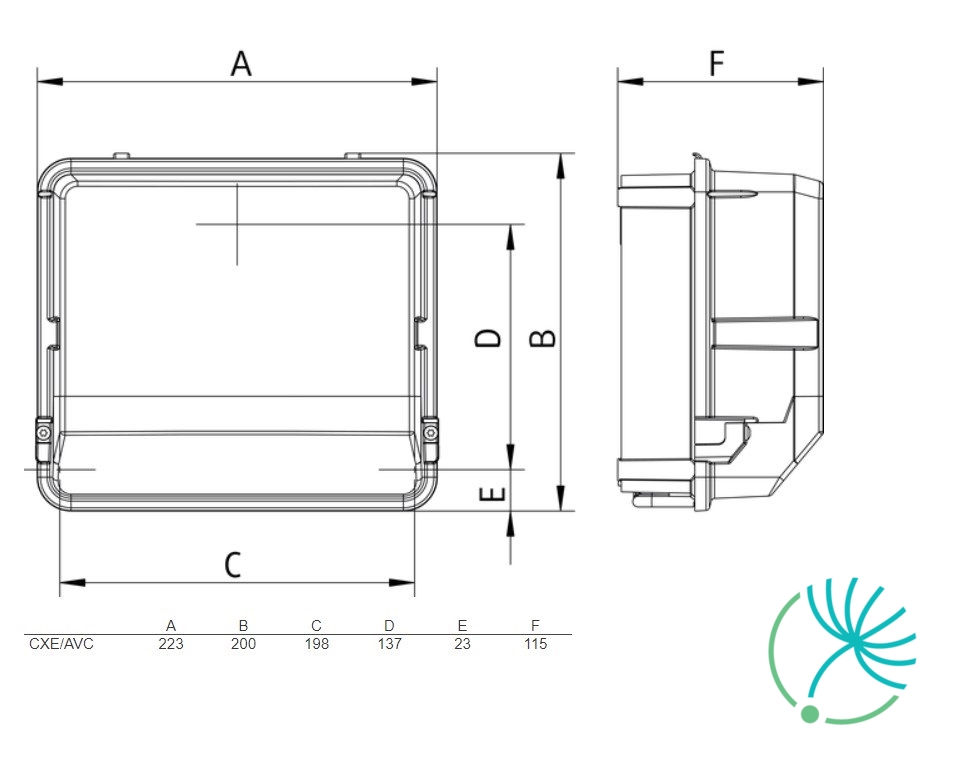

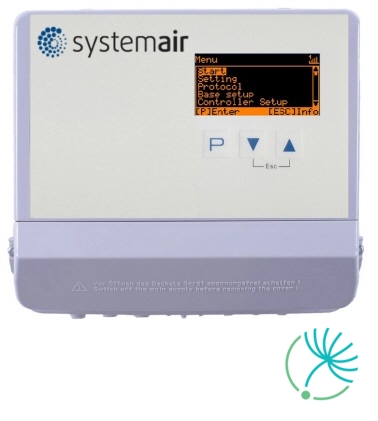

Systemair CXE/AVC Modbus univerzálny regulátor

Systemair RSK 315 je dvojkrídlová kruhová spätná klapka s pružinovým prítlakom pre kruhové ventilátory.

Klapka RSK 315 je zhotovená z pozinkovaného plechu.

Inštalácia klapky je možná v ľubovoľnej polohe.

Spätná klapka Systemair RSK 315 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair LDC 100-900 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Strešný ventilátor DVCI 400-P využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky. Motor je uložený na účinných tlmičoch vibrácií.

Plášť strešného ventilátora DVCI 400-P je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polypropylénu PP.

Strešný ventilátor DVCI 400-P zahŕňa integrovaný regulátor konštantného tlaku, ktorý riadi otáčky ventilátora v závislosti na záťaži - zmene tlaku v potrubnom systéme.

Dvomi integrovanými potrenciometrami možno nastaviť dve hodnoty tlaku (deň/noc) s možnosťou prepínania medzi denným a nočným režimom prostredníctvom externého kontaktu.

Typy strešných ventilátorov Systemair DVCI:

- S - Štandardná verzia

- P - Verzia so vstavanou tlakovou reguláciou

S-DT 16E je ochranné tepelné relé, ktoré odpája prívod napätia ventilátora zo siete v prípade rozopnutia tepelného kontaktu TK vo vinutí motora.

Ochranné relé S-DT 16E sa montuje na DIN lištu.

Prívodné napätie, na ktoré je relé pripojené je 400V, pričom má tepelné kontakty TK vyvedené z vinutia motora. Relé má funkciu ochrany proti skratu, nutné je však predradenie istenia tavnou poistkou. Relé nedisponuje funkciou automatického reštartu.

Sieťové napájanie ventilátora je možné po dostatočnom ochladení motora znova zapnúť stlačením čierneho tlačidla. Relé S-DT 16E je vhodné na použitie v kombinácii s napäťovým transformátorom alebo tyristorom.

Relé S-DT-16E slúži aj na manuálne vypnutie a zapnutie ventilátora.

Na signalizovanie MaR môže byť zariadenie doplnené prídavným modulom Alarm S-ET/STDT - nie je súčasťou dodávky.

 je vhodné na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair KV 125 M sileo kruhový ventilátor je určený pre montáž na stenu alebo strop s možnosťou pripojenia kruhového potrubia na odvádzanie vzduchu. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má navyše impedančnú ochranu.

Plášť kruhového ventilátora Systemair KV 125 M sileo je zhotovený z pozinkovaného oceľového plechu s triedou tesnosti C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho montáž či už vo vonkajšom alebo vlhkom prostredí.

Montáž:

• Určený pre montáž na stenu alebo strop
• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997

Regulácia kruhového ventilátora Systemair KV 125 M sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KV 125 M sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair BFR 355-400 Coarse 50% je vreckový filter určený pre filtračné kazety Systemair FFR 355 a FFR 400.

Rozmer: 432x432x450/3.

Trieda filtrácie: EU3/G3.

Kruhový ventilátor Systemair KVK Slim 315EC je čiastočne izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor má odnímateľné veko, vďaka čomu sa jednoducho udržuje. Veko ventilátora je zároveň izolované, vďaka čomu dosahuje nižšiu hladinu hluku. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Slim 315EC je zhotovený z Aluzinku s korozívnou triedou C4.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia
• Ako príslušenstvo je možné zakúpiť rýchloupínacie spony FK, ktoré nielen uľahčia montáž, ale aj zabránia prenosu vibrácií do potrubia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Slim 315EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor TFSR 200 EC s EC motorom slúži na odvod vzduchu z menších priestorov.

EC motor zabezpečuje nízku spotrebu energie nielen pri stopercentných otáčkach, ale tiež pri nižších otáčkach a je jednoducho regulovateľný.

Otáčky strešného ventilátora TFSR 200 EC možno nastavovať podľa požiadavky na vzduchový výkon a vysokoefektívnu prevádzku.

Strešný ventilátor TFSR 200 EC tvorí potenciometer (0-10V), ktorý umožňuje jednoducho nájsť zvolený pracovný bod.

Servisný vypínač je integrovaný a je možnosť vybrať z niekoľkých strešných prechodov ako príslušenstvo.

Ochrana motora je integrovaná v elektronike motora.

Strešný ventilátor TFSR 200 EC je dodávaný s pripojovacou spojkou Ø 200mm pre prípad, že je potrebné pripojiť ventilátor na kruhové potrubie. Spojka nie je namontovaná na ventilátore.

Systemair CBM 250-3,0 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 250-3,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 250 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 250-3,0 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 250-3,0 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Systemair EC-Vent RU je jednotka s displejom s jednoduchým užívateľským ovládaním určená pre EC ventilátory.

Spolu s EC ventilátorom zjednodušuje reguláciu požadovaného riadeného vetrania s jednoduchým nastavením ako aj obsluhou.

Systemair EC-Vent sa skladá z:

• EC-Vent CB - centrálnej riadiacej jednotky (EC-Vent Control board) namontovanej v blízkosti ventilátora,
• EC-Vent RU - jednotky s displejom (EC-Vent Room Unit) nachádzajúcej sa zvyčajne v ľahko dostupnej miestnosti.

Tieto jednotky sú navzájom prepojené nízkonapäťovým káblom.

Pre správnu činnosť regulácie EC-Vent je potrebné pripojenie k EC-Vent CB (control board).

Riadiaca jednotka Systemair EC-Vent RU má zabudovaný snímač vlhkosti a teploty. Umožňuje pripojiť snímače CO₂, vlhkosti, teploty, pohybu, tlaku atď.

Disponuje režimom "preč" (away) ako aj zvýšenou funkciou vetrania.

Systemair EC-Vent RU ponúka možnosť pripojenia až 5 rôznych snímačov (analógových alebo digitálnych), ktoré detekujú skutočnú aktuálnu požiadavku na vetranie. Jeden parameter, ako napr. teplota, môže byť regulovaný z viacerých rôznych miest. Je možné kombinovať rôzne parametre (CO2, vlhkosť, teplota, atď.) s reguláciou ventilátora buď priamo, alebo pomocou naprogramovaného týždenného časovača. Možnosťou je aj ručné nadradené ovládanie.

Pomocou zariadenia so signálom 0-10V je možné ovládať ohrievač, chladič alebo ďalší prídavný ventilátor.

Plynulou reguláciou EC-ventilátorov sa dosiahne potrebná výmena vzduchu, výsledkom ktorej je dobrá kvalita vzduchu pri nízkych výdajoch za energiu.

Vstupy a výstupy EC-Vent RU (room unit):

• 1 x vstup digital / 0...10V alebo PT1000
• 1 x výstup digital alebo 0...10V
• 1 x interný snímač teploty
• 1 x interný snímač vlhkosti

Regulátor Systemair EC-Vent RU je vhodný na použitie v kombinácii s EC ventilátormi do kruhového potrubia Systemair.

Kruhový ventilátor Systemair KVK Silent 500EC je izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor je vybavený servisným krytom, vďaka čomu sa jednoducho udržuje. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Silent 500EC je zhotovený z Aluzinku s korozívnou triedou C4. Ventilátor je izolovaný minerálnou vlnou dostatočnej hrúbky a hustoty.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Silent 500EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair IR-24P je detektor prítomnosti pohybu určený pre automatické riadenie ventilácie systémov HVAC. Šetrí peniaze a poskytuje vyšší komfort v priestoroch, ktoré vyžadujú nútené vetranie počas kratších časových období, ako napríklad konferenčné miestnosti, montážne haly atď.

Systemair IR-24P zopne kontaktné relé pri nasnímaní pohybu v jeho okolí. Pulzná detekcia snímania znižuje pravdepodobnosť nastatia falošného alarmu. Disponuje nastaviteľným oneskorením pre výstup ON/OFF.
Inštaluje na stenu alebo na strop.

K Systemair IR-24P snímaču pohybu je vhodné dokúpiť aj transformátor.
