Systemair FFR 400 filtračná kazeta pre kruhové potrubie

Systemair LDC 125-900 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von z rekuperačnej jednotky, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

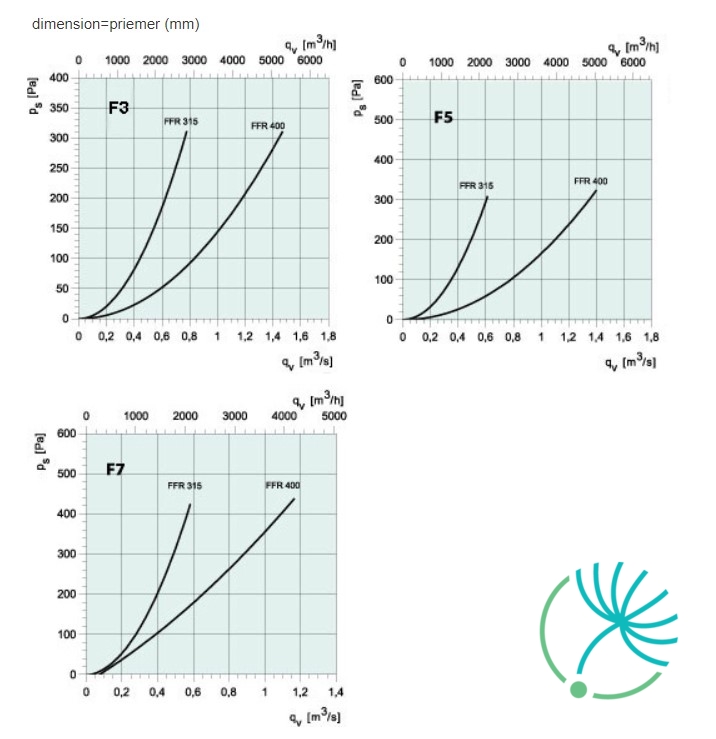

Systemair FFR 355 je filtračná kazeta určená pre štandardné typy vreckových filtrov G3, F5 a F7. Systemair FFR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FFR 355 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť. Filtračná kazeta disponuje pripojovacími miestami na meranie tlakovej straty.

Vreckové filtre BFR triedy G3, F5 a F7 sa objednávajú samostatne. Doporučená konečná tlaková strata pre filtre G3 170Pa, pre filtre F5 200Pa a pre F7 250Pa.

Systemair SG 150 je ochranná kruhová mriežka pre kruhové ventilátory.

Mriežka sa upevňuje na ventilátor pomocou troch skrutiek.

Ochranná mriežka Systemair SG 150​​​​​​ je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

S-ET 10 je ochranné tepelné relé, ktoré odpája prívod napätia ventilátora zo siete v prípade rozopnutia tepelného kontaktu TK vo vinutí motora.

Ochranné relé S-ET 10 je v krabici IP54 a montuje sa na stenu.

Prívodné napätie, na ktoré je relé pripojené je 230V, pričom má tepelné kontakty TK vyvedené z vinutia motora. Musí mať predradené istenie, nakoľko neplní funkciu ochrany proti skratu. Rovnako nedisponuje ani funkciou automatického reštartu.

Sieťové napájanie ventilátora je možné po dostatočnom ochladení motora znova zapnúť stlačením čierneho tlačidla. Relé S-ET 10 je vhodné na použitie v kombinácii s napäťovým transformátorom RE alebo tyristorom REE.

Relé S-ET 10 slúži aj na manuálne vypnutie a zapnutie ventilátora.

Na signalizovanie MaR môže byť zariadenie doplnené prídavným modulom Alarm S-ET/STDT - nie je súčasťou dodávky.

Ochranné relé S-ET 10 je vhodné na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Kruhový ventilátor Systemair KVK DUO 160 je zdvojený, obojstranne sací radiálny ventilátor, čo znamená, že je nielen prevádzkový, ale aj bezpečnostný.

Kruhový ventilátor má motor s vonkajším rotorom s dopredu zahnutými lopatkami. Tepelná ochrana motora je zabezpečená vstavaným termokontaktom s vyvedenými vodičmi, ktoré musia byť napojené na odpovedajúce relé.

Skriňa kruhového ventilátora Systemair KVK DUO 160 je zhotovená z pozinkovaného oceľového plechu. Vnútorný povrch je chránený pozinkovaným oceľovým plechom s perforáciou. Ventilátor je tepelne aj akusticky izolovaný 50 mm vrstvou minerálnej vlny.

Montáž:

• Jednoduché pripojenie na kruhové potrubie vďaka rýchlosponám FK

Pri výpadku ventilátora je prepnutie ventilátorov nutné riešiť v spolupráci s MaR.

Kruhový ventilátor Systemair KVK DUO 160 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair K 100 EC sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Má nízkoenergetický EC motor s externým rotorom a obežné kolesá s lopatkami zahnutými dozadu. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair K 100 EC sileo je zhotovený z pozinkovaného oceľového plechu s tesnosťou triedy C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť umožňuje inštaláciu ventilátora do vonkajšieho prostredia bez ochrannej striešky.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Montážna konzola je súčasťou balenia
• Dĺžka spoja pre pripojenie na potrubie je 25mm

Otáčky kruhového ventilátora Systemair K 100 EC sileo sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010.

Kruhový ventilátor Systemair K 100 EC sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair RSK 200 je dvojkrídlová kruhová spätná klapka s pružinovým prítlakom pre kruhové ventilátory.

Klapka RSK 200 je zhotovená z pozinkovaného plechu.

Inštalácia klapky je možná v ľubovoľnej polohe.

Spätná klapka Systemair RSK 200 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Kruhový ventilátor Systemair KV DUO 630 EC je zdvojený radiálny ventilátor, čo znamená, že je nielen prevádzkový, ale aj bezpečnostný. Ventilátor disponuje jedným beznapäťovým výstupom pre alarmové hlásenie v prípade poruchy.

Kruhový ventilátor má vysokoúčinný EC motor s dozadu zahnutými lopatkami a pripojovacou elektrickou krabicou s krytím IP65.

Plášť kruhového ventilátora Systemair KV DUO 630 EC je zhotovený z aluzinkového plechu, vďaka čomu sú veľmi dobre akusticky izolované. V plášti motora je zabudovaná elektronika.

Montáž:

• Jednoduché pripojenie na kruhové potrubie vďaka rýchlosponám FK
• Vhodné na strešnú montáž vo vonkajšom prostredí

Otáčky kruhového ventilátora je možné regulovať signálom 0-10V.

Kruhový ventilátor Systemair KV DUO 630 EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Kruhový ventilátor Systemair KVK Silent 125 je jednostranne sací radiálny ventilátor vhodný na prekonávanie vyšších tlakových strát pri vysokej účinnosti ventilátora.

Kruhový ventilátor má bezúdržbový EC motor a dozadu zahnuté lopatky obežného kolesa. Motor a obežné koleso sú montované na výklopných dvierkach, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je zabezpečená vstavaným tepelným kontaktom s manuálnym resetom.

Plášť kruhového ventilátora Systemair KVK Silent 125 je zhotovený z pozinkovaného oceľového plechu. Ventilátor je izolovaný 50 mm vrstvou minerálnej vlny upevnenej perforovaným oceľovým plechom.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK
• Pri montážnej polohe, kedy sú servisné dvierka smerom nadol je nutné brať do úvahy ich hmotnosť

Otáčky kruhového ventilátora sa dajú regulovať buď 5-st. regulátorom otáčok (transformátor) alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KVK Silent 125 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair FK 150 je rýchloupínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže kruhových ventilátorov Systemair za účelom čistenia, opráv, či údržby.

Rýchloupínacia spona Systemair FK 150 disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak, aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Spona je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Systemair LDC 200-300 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair CB 200-3,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 200-3,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 200 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.
