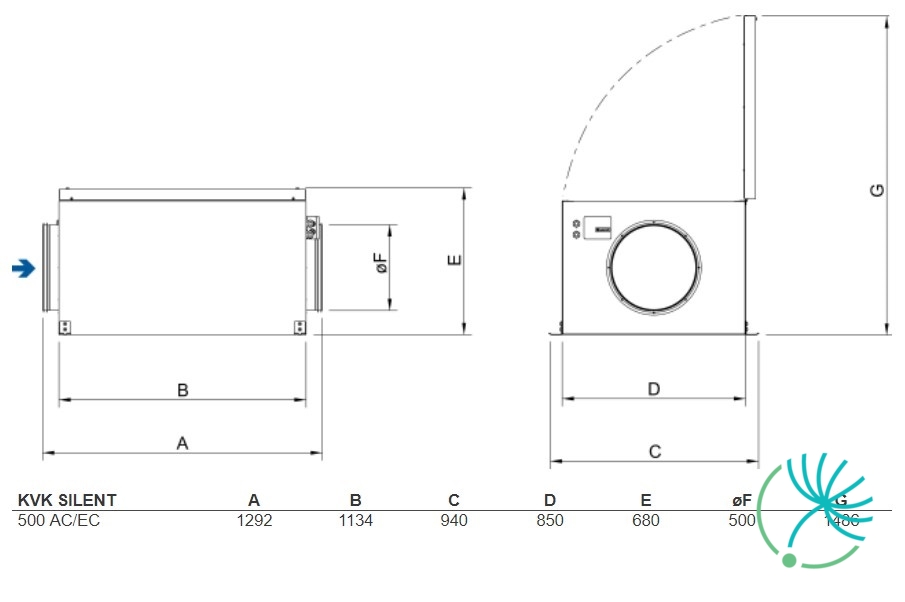

Systemair KVK Silent 500 kruhový ventilátor

Systemair PFR 355/400 Coarse 50% je plochý filter určený pre filtračné kazety Systemair FGR 355 a FGR 400.

Rozmer: 443x456 - s rámčekom.

Trieda filtrácie: EU3/G3.

Systemair KV 100 XL sileo kruhový ventilátor je určený pre montáž na stenu alebo strop s možnosťou pripojenia kruhového potrubia na odvádzanie vzduchu. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair KV 100 XL sileo je zhotovený z pozinkovaného oceľového plechu s triedou tesnosti C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho montáž či už vo vonkajšom alebo vlhkom prostredí.

Montáž:

• Určený pre montáž na stenu alebo strop
• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Rýchloupínacia spona FK umožňuje jednoduchú montáž a zabraňuje prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997

Regulácia kruhového ventilátora Systemair KV 100 XL sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KV 100 XL sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair FGR 125 je filtračná kazeta, ktorá má štandardný typ plochého filtra F3. Systemair FGR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FGR 125 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť a je ich možné objednať aj samostatne.

Filtračná kazeta je vhodná na filtrovanie privádzaného vzduchu v priemysle a výrobných dielňach alebo na odsávanie vzduchu zo sušičiek. Doporučená konečná tlaková strata pre plochý filter F3 je 170 Pa.

Systemair RTRE 3 je 5-stupňový transformátor pre ventilátory s napájacím napätím 230V s vyvedenými tepelnými kontaktami TK.

Regulácia otáčok ventilátora prebieha zmenou výstupného napätia pomocou prepínača na prednej strane regulátora. Na prednej strane regulátora sa nachádza kontrolka, ktorá signalizuje prevádzku transformátora.

Transformátor disponuje vstavaným relé tepelnej ochrany, ktoré preruší napájacie napätie ventilátora ak dôjde k rozopnutiu tepelných kontaktov TK vo vinutí motora. Relé nemá funkciu automatického reštartu. Prepnutím prepínača po dostatočnom ochladení motora do polohy „0" na približne 10 sekúnd je možné znova zapnúť sieťové napájanie ventilátora.

Pri prerušení obvodu vstupné svorky na priestorový termostat RT prerušia napájacie napätie ventilátora. Svorky RT sú štandardne prepojené.

Regulátor má výstupné svorky na 230V na pripojenie či už servopohonov uzatváracích klapiek, el. ohrievačov, alebo iného externého zariadenia. Na výstupných svorkách je pri polohách prepínača 1 až 5 vždy 230V. Výstupné svorky sú bez napätia len v polohe 0 alebo pri prerušení obvodu na svorkách RT a TK.

Resetovanie resp. výmena poistky je možná z vonkajšej strany regulátora.

Regulátor Systemair RTRE 3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair CB 200-3,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 200-3,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 200 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Strešný ventilátor TFC 500 P je určený pre obytné a komerčné objekty.

Súčasťou strešného ventilátora TFC 500 P je energeticky efektívny EC-motor, ktorý umožňuje reguláciu vetrania podľa aktuálneho dopytu.

Údržbu uľahčuje výklopná konštrukcia.

Strešný ventilátor TFC 500 P je dostupný v čiernej a tehlovo-červenej farbe.

Ventilátor obsahuje tiež vstavanú reguláciu konštantného tlaku (VAV) s možnosťou jednoduchej konvezie na reguláciu konštantného prietoku (CAV).

Dostupné sú dve verzie ventilátora Systemair TFC:

• Verzia S - obsahuje potenciometer, ktorým je možné presne nastaviť požadovaný vzduchový výkon.
• Verzia P - obsahuje vstavanú reguláciu konštantného tlaku (VAV) s možnosťou jednoduchej konverzie na reguláciu konštantného prietoku (CAV).

Kruhový ventilátor Systemair KVK Slim 355EC je čiastočne izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor má odnímateľné veko, vďaka čomu sa jednoducho udržuje. Veko ventilátora je zároveň izolované, vďaka čomu dosahuje nižšiu hladinu hluku. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Slim 355EC je zhotovený z Aluzinku s korozívnou triedou C4.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia
• Ako príslušenstvo je možné zakúpiť rýchloupínacie spony FK, ktoré nielen uľahčia montáž, ale aj zabránia prenosu vibrácií do potrubia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Slim 355EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair IR-24P je detektor prítomnosti pohybu určený pre automatické riadenie ventilácie systémov HVAC. Šetrí peniaze a poskytuje vyšší komfort v priestoroch, ktoré vyžadujú nútené vetranie počas kratších časových období, ako napríklad konferenčné miestnosti, montážne haly atď.

Systemair IR-24P zopne kontaktné relé pri nasnímaní pohybu v jeho okolí. Pulzná detekcia snímania znižuje pravdepodobnosť nastatia falošného alarmu. Disponuje nastaviteľným oneskorením pre výstup ON/OFF.
Inštaluje na stenu alebo na strop.

K Systemair IR-24P snímaču pohybu je vhodné dokúpiť aj transformátor.

Strešný ventilátor DVCI 355-P využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky. Motor je uložený na účinných tlmičoch vibrácií.

Plášť strešného ventilátora DVCI 355-P je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polypropylénu PP.

Strešný ventilátor DVCI 355-P zahŕňa integrovaný regulátor konštantného tlaku, ktorý riadi otáčky ventilátora v závislosti na záťaži - zmene tlaku v potrubnom systéme.

Dvomi integrovanými potrenciometrami možno nastaviť dve hodnoty tlaku (deň/noc) s možnosťou prepínania medzi denným a nočným režimom prostredníctvom externého kontaktu.

Typy strešných ventilátorov Systemair DVCI:

- S - Štandardná verzia

- P - Verzia so vstavanou tlakovou reguláciou

Systemair CWK 100-3-2,5 je vodný chladič, ktorý je navrhnutý pre kruhové potrubie. Pripojenie na kruhové potrubie je ošetrené gumovým tesnením. Systemair CWK 100-3-2,5 je vhodný na použitie s kruhovými ventilátormi Systemair.

Chladič je zhotovený z medených trubiek a hliníkových rebier. Plášť disponuje otvárateľnými dvierkami za účelom jednoduchého a nenáročného čistenia.

Chladič je kalibrovaný výhradne pre montáž v horizontálnej polohe, kvôli odtoku kondenzátu. Odvod z chladiča musí byť pre správnu funkčnosť napojený na sifón, ktorý ale nie je súčasťou dodávky.

Aby sa predišlo zbytočnej kondenzovanej vode, chladiaci kanál musí byť naklonený pod uhlom 10-15 stupňov horizontálne v smere odtoku.

Kruhový ventilátor Systemair KV DUO 250 EC je zdvojený radiálny ventilátor, čo znamená, že je nielen prevádzkový, ale aj bezpečnostný. Ventilátor disponuje jedným beznapäťovým výstupom pre alarmové hlásenie v prípade poruchy.

Kruhový ventilátor má vysokoúčinný EC motor s dozadu zahnutými lopatkami a pripojovacou elektrickou krabicou s krytím IP65.

Plášť kruhového ventilátora Systemair KV DUO 250 EC je zhotovený z aluzinkového plechu, vďaka čomu sú veľmi dobre akusticky izolované. V plášti motora je zabudovaná elektronika.

Montáž:

• Jednoduché pripojenie na kruhové potrubie vďaka rýchlosponám FK
• Vhodné na strešnú montáž vo vonkajšom prostredí

Otáčky kruhového ventilátora je možné regulovať signálom 0-10V.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair CB 250-9,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 250-9,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 250 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.
