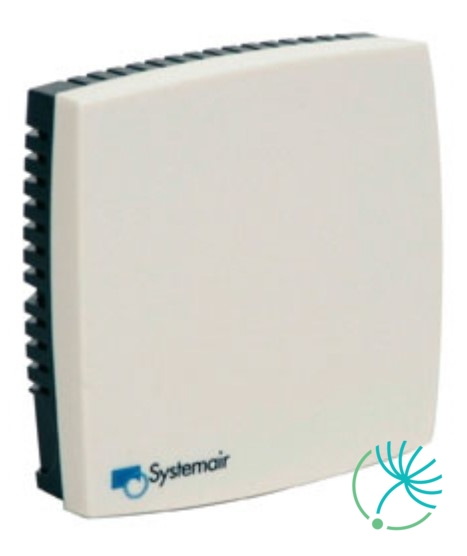

Systemair RT 0-30 termostat

Kruhový ventilátor Systemair KVK Slim 125 je jednostranne sací radiálny ventilátor, ktorý má motor s vonkajším rotorom a dopredu zahnuté lopatky.

Motor a obežné koleso kruhového ventilátora sú montované na odnímateľnom kryte ventilátora, čím sa stáva údržba a čistenie omnoho jednoduchšie. Tepelná ochrana motora je zabezpečená vstavanými termokontaktmi s manuálnym resetom.

Plášť kruhového ventilátora Systemair KVK Slim 125 je zhotovený z pozinkovaného oceľového plechu. Odnímateľný kryt ventilátora je izolovaný 40 mm vrstvou minerálnej vlny.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK

Kruhový ventilátor Systemair KVK Slim 125 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair K 250 EC sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Má nízkoenergetický EC motor s externým rotorom a obežné kolesá s lopatkami zahnutými dozadu. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair K 250 EC sileo je zhotovený z pozinkovaného oceľového plechu s tesnosťou triedy C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť umožňuje inštaláciu ventilátora do vonkajšieho prostredia bez ochrannej striešky.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Montážna konzola je súčasťou balenia
• Dĺžka spoja pre pripojenie na potrubie je 25mm

Otáčky kruhového ventilátora Systemair K 250 EC sileo sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010.

Kruhový ventilátor Systemair K 250 EC sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair REE 1 regulátor je tyristorový plynulý regulátor pre kruhové ventilátory.

Slúži na manuálne ovládanie otáčok ventilátorov pre striedavé indukčné motory (univerzálny motor a permanentný kondenzátor).

Možnosť inštalácie na omietku v krabici s IP54 alebo pod omietku s IP44.

K regulátoru je možné zapojiť aj viac ventilátorov v prípade, ak celková prúdová záťaž nevybočí z rozsahu hodnôt intenzity prúdu. Voľba typu regulátora by mala zohľadňovať rozbehový prúd ventilátora. Ventilátory používané s týmto regulátorom musia byť vybavené vstavanou ochranou proti prehriatiu a mali by byť konštrukčne riešené na plynulú reguláciu otáčok pomocou tyristora.

Regulátor Systemair REE 1 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair KV 125 XL sileo kruhový ventilátor je určený pre montáž na stenu alebo strop s možnosťou pripojenia kruhového potrubia na odvádzanie vzduchu. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair KV 125 XL sileo je zhotovený z pozinkovaného oceľového plechu s triedou tesnosti C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho montáž či už vo vonkajšom alebo vlhkom prostredí.

Montáž:

• Určený pre montáž na stenu alebo strop
• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Rýchloupínacia spona FK umožňuje jednoduchú montáž a zabraňuje prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997

Regulácia kruhového ventilátora Systemair KV 125 XL sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KV 125 XL sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair RVK 150E2 sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s vysokoúčinnými lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair RVK 150E2 sileo je vyrobený z plastu (propylen PP s 30% podielom sklenných vlákien). Tesnosť plášťa ventilátora a pripojovacia krabica s krytím IP44 umožňuje použitie ventilátora aj vo vlhkom prostredí.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Súčasťou balenia je aj montážna konzola

Regulácia kruhového ventilátora Systemair RVK 150E2 sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair RVK 150E2 sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Strešný ventilátor DVC 630-S využíva technológiu EC motorov, ktoré zahŕňajú externý rotor.

Strešný ventilátor DVC 630-S má obežné koleso vyrobené z polypropylénu PP s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Otáčky strešného ventilátora DVC 630-S možno riadiť prostredníctvom vstupného signálu 0-10V, ktorý sa dodáva so zapojeným potenciometrom (0-10V).

Potenciometer umožňuje jednoduché nastavenie požadovaného pracovného bodu.

Motor je uložený na účinných tlmičoch vibrácií.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty

Systemair VBC 250-3 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 250-3 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento trojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 250-3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair EC-Vent CB je centrálna riadiaca jednotka určená pre EC ventilátory.

Spolu s EC ventilátorom zjednodušuje reguláciu požadovaného riadeného vetrania s jednoduchým nastavením ako aj obsluhou.

Systemair EC-Vent sa skladá z:

• EC-Vent CB - centrálnej riadiacej jednotky (EC-Vent Control board) namontovanej v blízkosti ventilátora,
• EC-Vent RU - jednotky s displejom (EC-Vent Room Unit) nachádzajúcej sa zvyčajne v ľahko dostupnej miestnosti.

Tieto jednotky sú navzájom prepojené nízkonapäťovým káblom.

Pre správnu činnosť regulácie EC-Vent je potrebné pripojenie k EC-Vent RU (room unit).

Riadiaca jednotka Systemair EC-Vent CB má zabudovaný transformátor 230V/24V a 24V napájanie pre klapky a snímače.

Systemair EC-Vent CB ponúka možnosť pripojenia až 5 rôznych snímačov (analógových alebo digitálnych), ktoré detekujú skutočnú aktuálnu požiadavku na vetranie. Jeden parameter, ako napr. teplota, môže byť regulovaný z viacerých rôznych miest. Je možné kombinovať rôzne parametre (CO2, vlhkosť, teplota, atď.) s reguláciou ventilátora buď priamo, alebo pomocou naprogramovaného týždenného časovača. Možnosťou je aj ručné nadradené ovládanie.

Pomocou zariadenia so signálom 0-10V je možné ovládať ohrievač, chladič alebo ďalší prídavný ventilátor.

Plynulou reguláciou EC-ventilátorov sa dosiahne potrebná výmena vzduchu, výsledkom ktorej je dobrá kvalita vzduchu pri nízkych výdajoch za energiu.

Vstupy a výstupy EC-Vent CB (control board):

• 3 x vstup digital / 0...10V alebo PT1000
• 3 x výstup digital alebo 0...10V
• 1 x vstup otáčky motora pre Alarm
• 1 x výstup signál pre motor, PWM
• 24V DC napájanie pre snímače a klapky

Regulátor Systemair EC-Vent CB je vhodný na použitie v kombinácii s EC ventilátormi do kruhového potrubia Systemair.

Strešný ventilátor DVCI 355-S využíva technológiu EC motorov s externým rotorom, ktoré majú dozadu zahnuté lopatky. Motor je uložený na účinných tlmičoch vibrácií.

Plášť strešného ventilátora DVCI 355-S je vyrobený z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je na povrchu upravený práškovou farbou.

Obežné koleso je vyrobené z polypropylénu PP.

Otáčky ventilátora možno regulovať signálom 0-10V, ktorý sa dodáva so zapojeným potenciometrom (0-10V).

Potenciometer umožňuje jednoduché nastavenie požadovaného pracovného bodu.

Typy strešných ventilátorov Systemair DVCI:

- S - Štandardná verzia

- P - Verzia so vstavanou tlakovou reguláciou

Systemair CB 160-5,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 160-5,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 160 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair BFR 100-160 Coarse 70% je vreckový filter určený pre filtračné kazety Systemair FFR 100, 125, 150 a 160.

Rozmer: 187x187x250/2.

Trieda filtrácie: EU5/F5.

Systemair VKK 200 žalúzia alebo aj spätná klapka je určená na montáž do kruhového potrubia.

Skrinka VKK 200 je vyrobená z pozinkovaného oceľového plechu. Vo vnútri sa nachádza klapka zhotovená zo super polyamidového materiálu, ktorý je odolný aj proti rôznym poveternostným vplyvom.

Robustná konštrukcia zabezpečuje dostatočnú odolnosť, takže lamely sa nemôžu deformovať ani uvoľniť.

Inštalácia klapky VKK iba vo vodorovnej polohe. Maximálna rýchlosť vzduchu 12 m/s.

Dodáva sa vo veľkostiach: 100-400mm.

Systemair VKK 200 žalúzia je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
