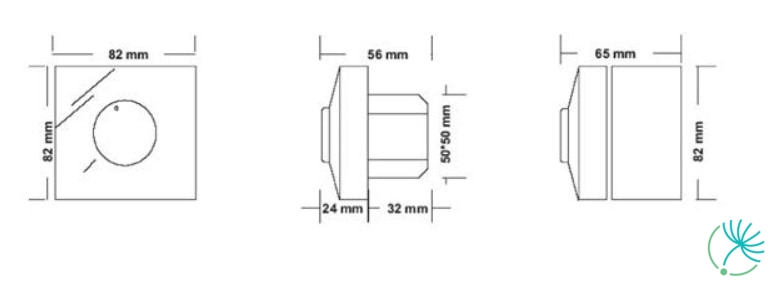

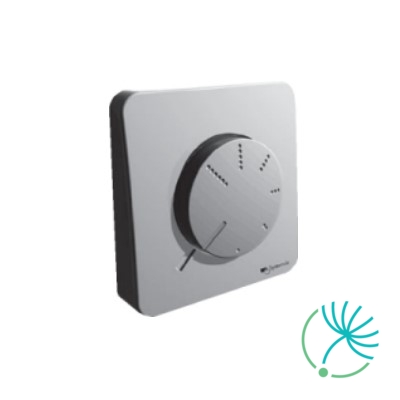

Systemair MTV-1/010 ovládač pre ventilátory

Systemair SG 100 je ochranná kruhová mriežka pre kruhové ventilátory.

Mriežka sa upevňuje na ventilátor pomocou troch skrutiek.

Ochranná mriežka Systemair SG 100 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

S-DT 16E je ochranné tepelné relé, ktoré odpája prívod napätia ventilátora zo siete v prípade rozopnutia tepelného kontaktu TK vo vinutí motora.

Ochranné relé S-DT 16E sa montuje na DIN lištu.

Prívodné napätie, na ktoré je relé pripojené je 400V, pričom má tepelné kontakty TK vyvedené z vinutia motora. Relé má funkciu ochrany proti skratu, nutné je však predradenie istenia tavnou poistkou. Relé nedisponuje funkciou automatického reštartu.

Sieťové napájanie ventilátora je možné po dostatočnom ochladení motora znova zapnúť stlačením čierneho tlačidla. Relé S-DT 16E je vhodné na použitie v kombinácii s napäťovým transformátorom alebo tyristorom.

Relé S-DT-16E slúži aj na manuálne vypnutie a zapnutie ventilátora.

Na signalizovanie MaR môže byť zariadenie doplnené prídavným modulom Alarm S-ET/STDT - nie je súčasťou dodávky.

 je vhodné na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair K 160 M sileo kruhový ventilátor je radiálny ventilátor určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair K 160 M sileo je zhotovený z pozinkovaného oceľového plechu. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho potrubnú montáž či už vo vonkajšom alebo vlhkom prostredí. Ventilátor má korozívnu triedu C3.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Balenie obsahuje aj montážnu konzolu a skrutky
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie

Regulácia kruhového ventilátora Systemair K 160 M sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair K 160 M sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair VBC 200-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 200-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je zhotovený z medených rúrok s hliníkovým rebrovaním.

Vodný ohrievač Systemair VBC 200-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair K 150 EC sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Má nízkoenergetický EC motor s externým rotorom a obežné kolesá s lopatkami zahnutými dozadu. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair K 150 EC sileo je zhotovený z pozinkovaného oceľového plechu s tesnosťou triedy C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť umožňuje inštaláciu ventilátora do vonkajšieho prostredia bez ochrannej striešky.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Montážna konzola je súčasťou balenia
• Dĺžka spoja pre pripojenie na potrubie je 25mm

Otáčky kruhového ventilátora Systemair K 150 EC sileo sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010.

Kruhový ventilátor Systemair K 150 EC sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Kruhový ventilátor Systemair KVK Slim 355EC je čiastočne izolovaný ventilátor určený na montáž do kruhového potrubia.

Kruhový ventilátor má odnímateľné veko, vďaka čomu sa jednoducho udržuje. Veko ventilátora je zároveň izolované, vďaka čomu dosahuje nižšiu hladinu hluku. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair KVK Slim 355EC je zhotovený z Aluzinku s korozívnou triedou C4.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Jednoduchá montáž
• Montážna konzola je súčasťou balenia
• Ako príslušenstvo je možné zakúpiť rýchloupínacie spony FK, ktoré nielen uľahčia montáž, ale aj zabránia prenosu vibrácií do potrubia

Otáčky kruhového ventilátora sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ventilátor je možné regulovať podľa aktuálnych požiadaviek pomocou snímačov CO2, teploty, vlhkosti, ale aj snímača pohybu a VAV. Navyše ponúka možnosť komunikovať cez Modbus.

Kruhový ventilátor Systemair KVK Slim 355EC spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair TTC (TTC2000) je trojfázový triakový elektronický regulátor ohrevu, ktorý slúži na reguláciu teploty el. ohrievačov s ohrevným výkonom do 17kW. Systemair TTC (TTC2000) je vhodný pre použitie s elektrickým ohrievačom do kruhového potrubia Systemair CB s príkonom 9 a viac kW.

Je určený na montáž na stenu. Zapája sa do série medzi hlavný prívod napätia a el. ohrievač.

Regulácia elektronického regulátora ohrevu prebieha pomocou časovo-proporcionálneho zapínania a vypínania plného ohrevného výkonu ohrievača 0-10V. Je možné ovládanie aj bez signálu 0-10V, avšak musia byť pripojené externé snímače TG-K/TG-R. Je nevyhnutné, aby bol vždy zapojený limitný snímač TG-K360!

Pomer medzi časom zapnutia a vypnutia ohrievača závisí od potreby ohrevu. Táto presnosť riadenia prispieva k zníženiu nákladov na energiu a k zvýšenému komfortu rovnomernej teploty. Pretože prúd je prepínaný polovodičmi (triakmi), nie sú žiadne pohyblivé časti, ktoré by sa mohli opotrebovať. Tento regulátor ohrevu automaticky prispôsobí riadiaci režim tak, aby vyhovoval dynamike riadeného objektu.

Systemair K 100 M sileo kruhový ventilátor  je radiálny ventilátor určený pre montáž do potrubia. Motor má vonkajší rotor a obežné kolesá s lopatkami zahnutými dozadu. Motor ventilátora má navyše impedančnú ochranu.

Plášť kruhového ventilátora Systemair K 100 M sileo je zhotovený z pozinkovaného oceľového plechu. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť spoja plášťa ventilátora umožňuje jeho potrubnú montáž či už vo vonkajšom alebo vlhkom prostredí. Ventilátor má korozívnu triedu C3.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Balenie obsahuje aj montážnu konzolu a skrutky
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie

Regulácia kruhového ventilátora Systemair K 100 M sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair K 100 M sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair CWK 125-3-2,5 je vodný chladič, ktorý je navrhnutý pre kruhové potrubie. Pripojenie na kruhové potrubie je ošetrené gumovým tesnením. Systemair CWK 125-3-2,5 je vhodný na použitie s kruhovými ventilátormi Systemair.

Chladič je zhotovený z medených trubiek a hliníkových rebier. Plášť disponuje otvárateľnými dvierkami za účelom jednoduchého a nenáročného čistenia.

Chladič je kalibrovaný výhradne pre montáž v horizontálnej polohe, kvôli odtoku kondenzátu. Odvod z chladiča musí byť pre správnu funkčnosť napojený na sifón, ktorý ale nie je súčasťou dodávky.

Aby sa predišlo zbytočnej kondenzovanej vode, chladiaci kanál musí byť naklonený pod uhlom 10-15 stupňov horizontálne v smere odtoku.

Je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete pozrieť TU.

Systemair CB 315-12,0 je elektrický ohrievač, ktorý je vhodný na inštaláciu do kruhového potrubia. Systemair CB 315-12,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 315 mm.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie s vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair RVK 125E2-L sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Motor má vonkajší rotor a obežné kolesá s vysokoúčinnými lopatkami zahnutými dozadu. Motor ventilátora má pre svoju ochranu vstavané tepelné kontakty s manuálnym resetom.

Plášť kruhového ventilátora Systemair RVK 125E2-L sileo je vyrobený z plastu (propylen PP s 30% podielom sklenných vlákien). Tesnosť plášťa ventilátora a pripojovacia krabica s krytím IP44 umožňuje použitie ventilátora aj vo vlhkom prostredí.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť pripojenia k potrubiu pomocou rýchloupínacej spony FK, ktorá je určená na zabránenie prenosu chvenia na potrubie
• Dĺžka spoja pre pripojenie na potrubie 25 mm podľa EN 1506:1997
• Súčasťou balenia je aj montážna konzola

Regulácia kruhového ventilátora Systemair RVK 125E2-L sileo je umožnená buď 5-stupňovým regulátorom otáčok (transformátor), alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair RVK 125E2-L sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair VBF 315 je vodný ohrievač s vreckovým filtrom F5 určený pre kruhové potrubie.

Vodný ohrievač je zhotovený z medených trubiek a hliníkových rebier. Plášť pozostáva z oceľového plechu s ochrannou vrstvou aluzinku. Kryt ohrievača je odoberateľný na umožnenie čistenia alebo výmeny filtra.

Vodný ohrievač Systemair VBF 315 je kalibrovaný pre montáž do horizontálneho potrubia, pričom inštalácia vreckového filtra musí byť vo vertikálnej polohe.

Kazeta vodného ohrievača disponuje pripojovacími miestami na meranie tlakovej straty.

Doporučená konečná tlaková strata je 200 Pa.

Vodný ohrievač Systemair VBF 315 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
