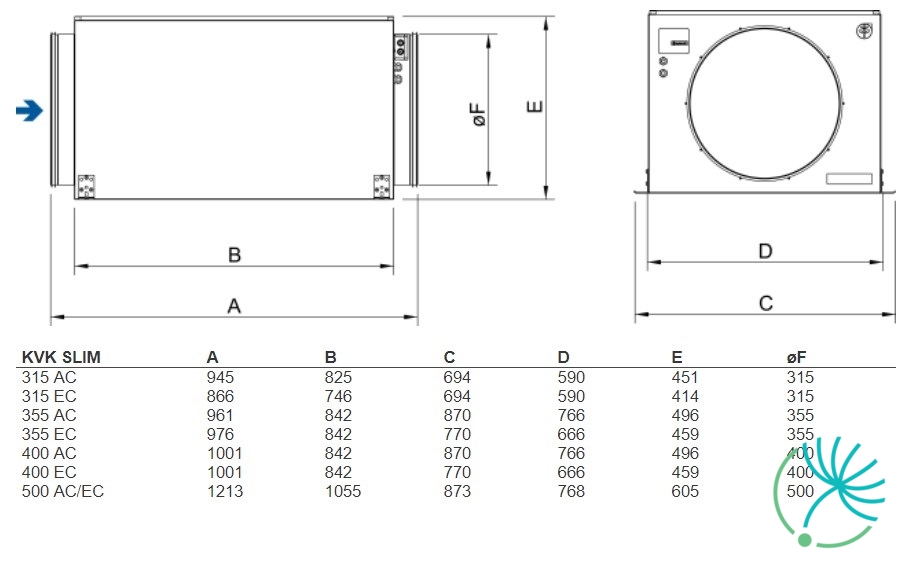

Systemair KVK Slim 355EC kruhový ventilátor

Systemair RTRDU 4 je 5-stupňový transformátor pre ventilátory s napájacím napätím 400V s vyvedenými tepelnými kontaktami TK.

Regulácia otáčok ventilátora prebieha zmenou výstupného napätia pomocou dvoch prepínačov na prednej strane regulátora. Jeden prepínač je určený pre vysoké a druhý pre nízke otáčky. Vysoké alebo nízke otáčky sa prepínajú cez externý prepínač, ako je napr. priestorový termostat RT alebo časový spínač. Na prednej strane regulátora sa nachádza tiež kontrolka, ktorá signalizuje prevádzku transformátora. Plášť regulátora je zhotovený z plastu.

Transformátor disponuje vstavaným relé tepelnej ochrany, ktoré preruší napájacie napätie ventilátora ak dôjde k rozopnutiu tepelných kontaktov TK vo vinutí motora. Relé nemá funkciu automatického reštartu. Prepnutím prepínača po dostatočnom ochladení motora do polohy „0" na približne 10 sekúnd je možné znova zapnúť sieťové napájanie ventilátora.

Pri prerušení obvodu vstupné svorky na priestorový termostat RT a protimrazovú ochranu FS  prerušia napájacie napätie ventilátora. Svorky RT a FS sú štandardne prepojené. Obnovenie činnosti transformátora po rozpojení svoriek FS a RT je totožné ako pri prerušení obvodu s tepelnými kontaktami TK.

Regulátor má výstupné svorky na 230V na pripojenie či už servopohonov uzatváracích klapiek, el. ohrievačov, alebo iného externého zariadenia. Na výstupných svorkách je pri polohách prepínača 1 až 5 vždy 230V. Výstupné svorky U1, V1, W1 spínacej fázy L 230V sú bez napätia len v polohe 0 alebo pri prerušení obvodu na svorkách RT, FS a TK.

Resetovanie resp. výmena poistky je možná z vonkajšej strany regulátora.

Regulátor Systemair RTRDU 4 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair CB 125-1,2 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair RSK 500 je dvojkrídlová kruhová spätná klapka s pružinovým prítlakom pre kruhové ventilátory.

Klapka RSK 500 je zhotovená z pozinkovaného plechu.

Inštalácia klapky je možná v ľubovoľnej polohe.

Spätná klapka Systemair RSK 500 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair FGR 160 je filtračná kazeta, ktorá má štandardný typ plochého filtra F3. Systemair FGR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FGR 160 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť a je ich možné objednať aj samostatne.

Filtračná kazeta je vhodná na filtrovanie privádzaného vzduchu v priemysle a výrobných dielňach alebo na odsávanie vzduchu zo sušičiek. Doporučená konečná tlaková strata pre plochý filter F3 je 170 Pa.

Strešný ventilátor TFC 355 P je určený pre obytné a komerčné objekty.

Súčasťou strešného ventilátora TFC 355 P je energeticky efektívny EC-motor, ktorý umožňuje reguláciu vetrania podľa aktuálneho dopytu.

Údržbu uľahčuje výklopná konštrukcia.

Strešný ventilátor TFC 355 P je dostupný v čiernej a tehlovo-červenej farbe.

Ventilátor obsahuje tiež vstavanú reguláciu konštantného tlaku (VAV) s možnosťou jednoduchej konvezie na reguláciu konštantného prietoku (CAV).

Dostupné sú dve verzie ventilátora Systemair TFC:

• Verzia S - obsahuje potenciometer, ktorým je možné presne nastaviť požadovaný vzduchový výkon.
• Verzia P - obsahuje vstavanú reguláciu konštantného tlaku (VAV) s možnosťou jednoduchej konverzie na reguláciu konštantného prietoku (CAV).

Systemair K 250 EC sileo kruhový ventilátor je určený pre montáž do kruhového potrubia. Má nízkoenergetický EC motor s externým rotorom a obežné kolesá s lopatkami zahnutými dozadu. Tepelná ochrana motora je integrovaná v elektronike motora.

Plášť kruhového ventilátora Systemair K 250 EC sileo je zhotovený z pozinkovaného oceľového plechu s tesnosťou triedy C. Maximálna tesnosť spoja je zabezpečená zlisovaním oboch častí plášťa ventilátora. Táto vysoká tesnosť umožňuje inštaláciu ventilátora do vonkajšieho prostredia bez ochrannej striešky.

Montáž:

• Inštalácia je možná v ľubovoľnej polohe
• Možnosť montáže aj vo vonkajšom prostredí
• Montážna konzola je súčasťou balenia
• Dĺžka spoja pre pripojenie na potrubie je 25mm

Otáčky kruhového ventilátora Systemair K 250 EC sileo sa dajú riadiť pomocou vstavaného potenciometra (0-10V), ktorý umožňuje jednoducho nastaviť požadovaný pracovný bod. Ďalšou možnosťou je riadenie otáčok pomocou externého signálu 0-10V, potenciometra MTP, alebo regulátora MTV 1/010.

Kruhový ventilátor Systemair K 250 EC sileo spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

UPOZORNENIE: Pri vypínaní zariadenia počas prevádzky vypnite ventilátor cez riadiaci vstup 0-10V. Ventilátor nikdy nevypínajte cez hlavný prívod 1x230V resp. 3x400V (podľa typu motora).

Systemair VKK 200 žalúzia alebo aj spätná klapka je určená na montáž do kruhového potrubia.

Skrinka VKK 200 je vyrobená z pozinkovaného oceľového plechu. Vo vnútri sa nachádza klapka zhotovená zo super polyamidového materiálu, ktorý je odolný aj proti rôznym poveternostným vplyvom.

Robustná konštrukcia zabezpečuje dostatočnú odolnosť, takže lamely sa nemôžu deformovať ani uvoľniť.

Inštalácia klapky VKK iba vo vodorovnej polohe. Maximálna rýchlosť vzduchu 12 m/s.

Dodáva sa vo veľkostiach: 100-400mm.

Systemair VKK 200 žalúzia je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair CBM 315-9,0 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 315-9,0 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 315 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 315-9,0 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 315-9,0 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Kruhový ventilátor Systemair KVK 200 je obojstranne sací radiálny ventilátor určený na montáž do potrubia.

Kruhový ventilátor má bezúdržbový motor s vonkajším rotorom a dopredu zahnuté lopatky obežného kolesa. Pre jednoduchšie čistenie a údržbu je motor s obežným kolesom montovaný na vyberateľnej konzole zo strany odnímateľného krytu. Tepelná ochrana motora je zabezpečená vstavanými termokontaktami s vyvedenými vodičmi, ktoré musia byť napojené na odpovedajúce relé tepelnej ochrany.

Plášť kruhového ventilátora Systemair KVK 200 je zhotovený z pozinkovaného oceľového plechu. Ventilátor je izolovaný 50 mm vrstvou minerálnej vlny, ktorá má povrchovú úpravu zabraňujúcu vniknutiu vlákien do prúdu vzduchu.

Montáž:

• Inštalácia na potrubie je možná v ľubovoľnej polohe vďaka rýchloupínacej spone FK, ktorá zabraňuje prenosu chvenia na potrubie

Otáčky kruhového ventilátora sa dajú regulovať buď 5-st. regulátorom otáčok (transformátor) alebo plynulým regulátorom otáčok (tyristor).

Kruhový ventilátor Systemair KVK 200 spĺňa minimálnu požiadavku na energetickú účinnosť podľa smernice ERP.

Systemair CB 125-0,6 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair EC-Basic-U je regulátor určený pre 1 a 3 fázové EC ventilátory.

Prijíma signál 0-10V z akéhokoľvek snímača alebo BMS a má veľmi jednoduchú reguláciu podľa aktuálneho dopytu.

PI regulátor porovnáva vstupný signál s nastavenou požadovanou hodnotou a reguluje otáčky pomocou signálu 0-10V buď priamo alebo reverzne podľa nastavenia interných prepínačov:

• JP1 prepojenie 1-2 = reverzná funkcia (výstupný signál rastie, keď aktuálna hodnota klesne pod požadovanú hodnotu)
• JP1 prepojenie 2-3 = priama funkcia (výstupný signál rastie, keď aktuálna hodnota prekročí požadovanú hodnotu)

Regulátor má jednoduchú montáž, pripojenie ako aj nastavenie. Spĺňa normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor Systemair EC-Basic-U je vhodný na použitie v kombinácii s 1 a 3 fázovými EC ventilátormi do kruhového potrubia Systemair.

Strešný ventilátor DVC 450-POC+FTG je poháňaný EC-motorom s externým rotorom. EC-motor zabezpečuje nízku spotrebu energie a vysokú účinnosť. Motor ventilátora je uložený na účinných tlmičoch vibrácií.

Súčasťou strešného ventilátora DVC 450-POC+FTG je vstavaný snímač tlaku a snímač teplotypre kompenzáciu podľa vonkajšej teploty.

Snímače možno nastaviť na štandardnú prevádzku s konštantným tlakom alebo na prevádzku s konštantným tlakom s kompenzáciou podľa vonkajšej teploty.

Strešný ventilátor DVC 450-POC+FTG má obežné kolesá, vyrobené z polypropylénu PP, s dozadu zahnutými lopatkami.

Skriňa ventilátora je vyrobená z hliníka a základová doska z pozinkovaného oceľového plechu, ktorý je povrchovo upravený práškovou farbou.

Typy strešných ventilátorov Systemair DVC:

• DVC-S Štandardná verzia
• DVC-P Verzia so vstavanou tlakovou reguláciou
• DVC-POC Verzia so vstavanou tlakovou reguláciou s kompenzáciou podľa vonkajšej teploty (Veľkosti 315 až 500 vrátane výklopného rámu FTG)
