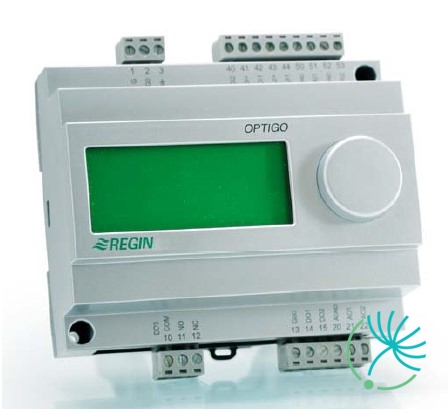

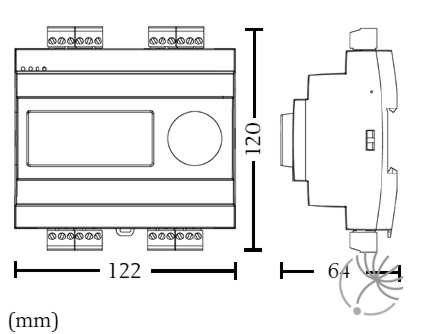

Systemair Optigo OP 10 regulátor

Systemair Reheater VTC 300 je elektrický ohrievač. Tento ohrievač sa nedodáva spolu s rekuperačnou jednotkou a je potrebné doobjednať ho navyše. Slúži na ohrev vzduchu v rekuperačnej jednotke SAVE VTC a inštaluje sa priamo do nej.

Systemair CB 125-1,2 je elektrický ohrievač, ktorý je vhodný na inštaláciu do rekuperačnej jednotky, ktorú si môžete prezrieť TU. Na jeho pripojenie k rekuperačnej jednotke je potrebné si zakúpiť montážnu sadu.

V ohrievači je zabudovaná protipožiarna ochrana, ktorá má prednastavený 120°C ručný reštart a taktiež ochrana proti prehriatiu ohrievača, ktorá má prednastavený automatický reštart pri 60°C. Na zvýšenie bezpečnosti sú taktiež v každom pripojovacom hrdle týchto ohrievačov inštalované gumové tesnenia.

Vo vnútri skrine elektrického ohrievača, ktorá je vyrobená z veľmi kvalitného materiálu AluZink, sa nachádzajú ohrevné špirály vyrobené z nerezovej ocele. Táto skriňa ohrievača je kalibrovaná na montáž smerom nahor. Montáž v opačnom smere je prísne zakázaná kvôli vysokej pravdepodobnosti nastania nebezpečnej situácie z vysokým bezpečnostným rizikom.

Ohrievač je možné inštalovať do horizontálnej alebo vertikálnej polohy. V horizontálnom potrubí sa musí rozvodná skrinka inštalovať smerom nahor alebo pootočená pozdĺž osi cca o 90°.

Ohrievač je možné pomocou termostatu alebo regulátorov Pulser regulovať na požadovaný výkon.

Pri uvádzaní ohrievača do prevádzky je nutné sa uistiť, že predtým respektíve najneskôr počas toho bol spustený ventilátor. Pri vypínaní je taktiež nesmierne dôležité aby bol ohrievač vypnutý skôr alebo počas toho ako bude vypnutý aj ventilátor.

Systemair RMK-T je modul, ktorý slúži na pripojenie uzatváracích klapiek 24V AC k rôznym typom jednotiek SAVE. Klapky však nie sú súčasťou balenia a je potrebné si ich doobjednať samostatne.

Systemair RMK-T modul sa skladá z:
- Plastový box s DIN lištou (IP54)
- Relé nainštalované na DIN lište (spínač zap/vyp ovládný digitálnym výstupom z jednotky SAVE)
- Elektrický transformátor 230V/24V AC
- Pripojovacie svorky
- Napájací kábel so zástrčkou (230V)
- Kábel na pripojenie ku svorkovnici jednotky
- Návod so schémou zapojenia

Systemair TG-UH/PT1000 je snímač teploty v exteriéry s moderným dizajnom, ktorý sa hodí do akéhokoľvek prostredia. Je navrhnutý pre montáž na stenu do exteriéru, resp. kdekoľvek kde je potrebná vysoká trieda ochrany snímačov.

Nie je kompatibilný s regulátormi typu PULSER a AQUA.

Systemair CE/CD 4pin je rozdvojka, ktorá sa využíva na modifikáciu rekuperačnej jednotky SAVE. Modifikovať ju je možné 2 spôsobmi a to:

• Pripojenie viacerých ovládacích panelov CD k rekuperačnej jednotky
• Pripojenie komunikačnej brány Smart Gate k rekuperačnej jednotke, ktorá má externý ovládací panel CD.

Systemair TG-R430 je interiérový snímač teploty s nastaviteľnou požadovanou hodnotou. Je kalibrovaný na montáž na stenu. Pod krytom sa nachádza skrutka, ktorá slúži na mechanické zaistenie polohy potenciometra.

Používa sa spolu s regulátormi Aqua, Pulser, TM, TTC.

Systemair LDC 160-600 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair Pulser-M 230/400V je regulátor pre elektrické ohrievače s obmedzením minimálnej a maximálnej teploty.

Môže byť pripojený ako jednofázové alebo dvojfázové zariadenie. Je primárne kalibrovaný pre montáž na stenu a je napájaný do sústavy medzi  hlavný prívod napätia a elektrický ohrievač.

Systemair Pulser-M 230/400V regulátor za účelom snímania teploty používa tak ako vstavané teplotné čidlo tak aj externé teplotné čidlo, ktoré musí byť primontované na svorkách. Tieto svorky slúžia na determináciu maximálnej a minimálnej teploty privádzaného vzduchu.

Časovo úmerné riadenie pomáha k tomu aby regulácia tepelného výkonu bola plynulá.

Pre rapídne zmeny teploty bude Systemair Pulser-M 230/400V regulátor fungovať ako PI-regulátor s pevným proporcionálnym pásmom 20K a pevne stanoveným časom reštartu na 6 minút.

Systemair Pulser-M 230/400V regulátor môže pomocou externého časového spínača poskytnúť prispôsobiteľné nočné nastavenie.

Systemair ZTR 15-0,4 je regulačný 3-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair ZTV 20-6,0 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

Systemair ZTV 15-1,0 je regulačný 2-cestný ventil

• Pre vodu a chladiace médiá (max 30% glykolu)
• Bez netesnosti v uzatvorenom stave

Ventil obsahuje tesniaci O-krúžok z EPDM a má stabilnú percentuálnu charakteristiku prietoku.

Vhodný typ servopohonu: RVAZ4 24A.

Technické charakteristiky

• Materiál tela: mosadz
• Materiál dýzy: mosadz
• Hriadeľ: nehrdzavejúca oceľ
• Typ ripojenia potrubia: vonkajší závit
• Obal: EPDM

SPI 125 je regulačná clonka, ktorá slúži na meranie a reguláciu prietoku vzduchu.

Clonka má nízku hlučnosť, rovnomerný tvar prúdu vzduchu s centrickým kruhovým prierezom a príslušenstvo na presné meranie.

Dostupná v priemeroch ø 80-800mm.

Zhotovená je z pozinkovaného oceľového plechu. Obsahuje gumové tesnenie ( v mieste spoja s kruhovým potrubím). Je vhodná na regulovanie prietoku vzduchu ako aj pri odvode vzduchu.

Maximálna teplota okolia je 70°C.

Montáž
SPI sa musia inštalovať s minimalizáciou vplyvov, ktoré znižujú presnosť regulácie.
Na clonke SPI je možné presne merať prietok vzduchu na všetkých miestach potrubnej siete, vrátane miest v blízkosti napr. odbočiek v tvare T, oblúkov alebo pred ostatnými prívodnými elementami.

Bezpečná doporučená minimálna vzdialenosť montáže:
Koleno pred/za 1 x D
Pred T-kusom 3 x D
Za T-kusom 1 x D
Pred distribučným prvkom 3 x D
