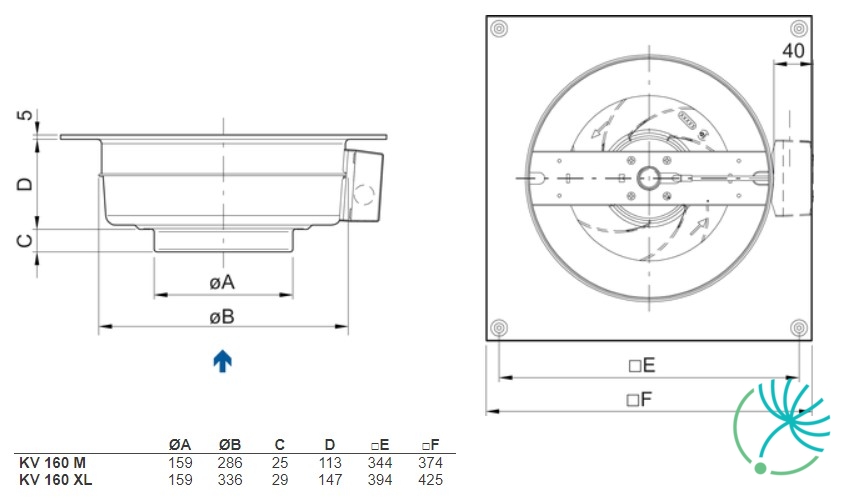

Systemair KV 160 XL sileo kruhový ventilátor

Systemair CBM 160-2,1 je elektrický ohrievač do kruhového potrubia so vstavanou reguláciou. Systemair CBM 160-2,1 je vhodné použiť s kruhovými ventilátormi Systemair s priemerom potrubia ø 160 mm.

Riadenie ohrevu je zabezpečené vstavaným elektronickým regulátorom, ktorý pracuje na základe časovo proporcionálnej technológie impulz/pauza. Vďaka tejto technológii je regulácia teploty mimoriadne presná. Žiaduca teplota sa nastavuje na vonkajšom kryte ohrievača.

Plášť elektrického ohrievača Systemair CBM 160-2,1 je zhotovený z Aluminium Zinku, ohrevné špirály sú vyrobené z nerezovej ocele. Pripojovacie hrdlo ohrievača má gumové tesnenie.

Elektrický ohrievač má vstavanú protipožiarnu ochranu nastavenú na 120°C s ručným resetom. Tiež je vybavený aj ochranou proti prehriatiu nastavenou na 60°C s ručným automatickým resetom.

Súčasťou dodávky elektrického ohrievača Systemair CBM 160-2,1 je aj potrubný snímač TG-K 330, ktorý umožňuje nastavenie teploty v rozsahu 0-30°C.

Systemair CWK 160-3-2,5 je vodný chladič, ktorý je navrhnutý pre kruhové potrubie. Pripojenie na kruhové potrubie je ošetrené gumovým tesnením. Systemair CWK 160-3-2,5 je vhodný na použitie s kruhovými ventilátormi Systemair.

Chladič je zhotovený z medených trubiek a hliníkových rebier. Plášť disponuje otvárateľnými dvierkami za účelom jednoduchého a nenáročného čistenia.

Chladič je kalibrovaný výhradne pre montáž v horizontálnej polohe, kvôli odtoku kondenzátu. Odvod z chladiča musí byť pre správnu funkčnosť napojený na sifón, ktorý ale nie je súčasťou dodávky.

Aby sa predišlo zbytočnej kondenzovanej vode, chladiaci kanál musí byť naklonený pod uhlom 10-15 stupňov horizontálne v smere odtoku.

Systemair FFR 160 je filtračná kazeta určená pre štandardné typy vreckových filtrov G3, F5 a F7. Systemair FFR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FFR 160 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť. Filtračná kazeta disponuje pripojovacími miestami na meranie tlakovej straty.

Vreckové filtre BFR triedy G3, F5 a F7 sa objednávajú samostatne. Doporučená konečná tlaková strata pre filtre G3 170Pa, pre filtre F5 200Pa a pre F7 250Pa.

Systemair FGR 160 je filtračná kazeta, ktorá má štandardný typ plochého filtra F3. Systemair FGR je vhodná na použitie v kombinácii so všetkými typmi ventilátorov do kruhového potrubia Systemair.

Filtračná kazeta FGR 160 je zhotovená z pozinkovanej ocele. Kruhové napojenie má gumové tesnenie a zatvára sa pomocou spôn. Filtre sa dajú vymeniť a je ich možné objednať aj samostatne.

Filtračná kazeta je vhodná na filtrovanie privádzaného vzduchu v priemysle a výrobných dielňach alebo na odsávanie vzduchu zo sušičiek. Doporučená konečná tlaková strata pre plochý filter F3 je 170 Pa.

Systemair FK 160 je rýchlo upínacia spona, ktorá slúži na zjednodušenie inštalácie a demontáže ventilátorov za účelom čistenia alebo opráv či údržby.

Systemair FK 160 spona disponuje 8mm hrubou tesniacou neoprénovou vrstvou, ktorá je navrhnutá tak aby pohlcovala značné množstvo generovaných vibrácií a taktiež zaistila tesnosť. Je vyrobená z oceľového pozinkovaného plechu. Spona sa uzatvára pomocou 2 ks skrutiek.

Je vhodná na inštaláciu do rekuperačnej jednotky, ktorú si možete pozrieť TU.

Rýchlo upínaciu sponu je vhodné použiť s kruhovými ventilátormi Systemair.

IGK je sacia mriežka, z pozinkovaného oceľového plechu v tvare štvorca, ktorá slúži na prívod alebo odvod vzduchu pre vonkajšiu montáž.

Mriežka má kruhové napojenie, ktoré obsahuje gumové tesnenie a taktiež ochrannú sieťku proti hmyzu.

Systemair LDC 160-300 je tlmič hluku pre kruhové potrubie. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair LDC 160-600 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair LDC 160-900 je tlmič hluku pre kruhové potrubia. Je vhodný pre použitie v kombinácii s kruhovými ventilátormi Systemair.

Systemair LDC je jednoducho integrovateľný tlmič do kruhového potrubia, ktorý výrazne tlmí hluk v potrubí. Pripojovacie hrdlá sú vybavené gumeným tesnením. Ak je potrebný vyšší útlm, je možné použiť dva tlmiče za sebou. Tlmič dosahuje najefektívnejší výkon, keď je umiestnení priamo za ventilátor alebo za ohyb. V prípade potreby tlmenia hluku v potrubí, ale aj hluku, ktorý preniká von do okolia, by mal byť tlmič použitý spolu s izolovaným typom ventilátora.

Systemair IR-24P je detektor prítomnosti pohybu určený pre automatické riadenie ventilácie systémov HVAC. Šetrí peniaze a poskytuje vyšší komfort v priestoroch, ktoré vyžadujú nútené vetranie počas kratších časových období, ako napríklad konferenčné miestnosti, montážne haly atď.

Systemair IR-24P zopne kontaktné relé pri nasnímaní pohybu v jeho okolí. Pulzná detekcia snímania znižuje pravdepodobnosť nastatia falošného alarmu. Disponuje nastaviteľným oneskorením pre výstup ON/OFF.
Inštaluje na stenu alebo na strop.

K Systemair IR-24P snímaču pohybu je vhodné dokúpiť aj transformátor.

Systemair REE 1 regulátor je tyristorový plynulý regulátor pre kruhové ventilátory.

Slúži na manuálne ovládanie otáčok ventilátorov pre striedavé indukčné motory (univerzálny motor a permanentný kondenzátor).

Možnosť inštalácie na omietku v krabici s IP54 alebo pod omietku s IP44.

K regulátoru je možné zapojiť aj viac ventilátorov v prípade, ak celková prúdová záťaž nevybočí z rozsahu hodnôt intenzity prúdu. Voľba typu regulátora by mala zohľadňovať rozbehový prúd ventilátora. Ventilátory používané s týmto regulátorom musia byť vybavené vstavanou ochranou proti prehriatiu a mali by byť konštrukčne riešené na plynulú reguláciu otáčok pomocou tyristora.

Regulátor Systemair REE 1 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair REPT 6 je digitálny regulátor konštantného tlaku alebo teploty pre kruhové ventilátory.

Slúži na plynulú reguláciu otáčok tyristového typu (P-regulácia) pre ventilátory s napätím 230V, ktoré majú napäťovo regulovateľné motory.

Regulátor Systemair REPT 6 je možné použiť s tlakovými alebo teplotnými čidlami na vetrací systém budovy. Regulátor je vybavený digitálnym displejom, na ktorom sa nastavujú požadované parametre.

Regulátor Systemair REPT 6 má vstavané relé tepelnej ochrany, ktoré v prípade rozopnutia tepelných kontaktov TK vo vinutí motora preruší napájacie napätie ventilátora.
Systemair REPT 6 je vybavený jedným beznapäťovým spínacím kontaktom, ktorý signalizuje, či je zariadenie v prevádzke, alebo je na ňom porucha.

Rušenie rádiových vĺn je podľa normy EN 50081-1 a EN 50082-2.

Upozornenie: Regulátor pri nízkych otáčkach ventilátora môže spôsobovať nežiaduce zvýšenie hladiny hluku motora (tzv. bzučanie)!

Regulátor Systemair REPT 6 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair REU 1.5  je 5 stupňový transformátor bez vyvedených tepelných kontaktov (TK) s vysokými/nízkymi otáčkami a napájacím napätím 230V.

Otáčky ventilátora sa regulujú pomocou dvoch prepínačov na prednej strane regulátora, kedy jeden prepínač slúži na vysoké a druhý na nízke otáčky. Vysoké alebo nízke otáčky môžete prepínať taktiež pomocou externých prepínačov ako sú priestorový termostat RT alebo časovým spínačom.

Pri polohe 0 sú výstupné svorky bez napätia. Kontrolka na prednej strane signalizuje prevádzku regulátora. Poistky sa menia z vonkajšej strany.

Materiál použitý na obal - plast. Napájacie napätie 230V, 50/60Hz.

Poznámka: Ventilátory s vyvedenými tepelnými kontaktami TK musia byť vždy pripojené na relé tepelnej ochrany motora S-ET 10(E)!

Regulátor Systemair REU 1.5 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair REV-3POL/03 ON/OFF je 3-pólový (spínací / pomocný kontakt) revízny vypínač pre kruhové ventilátory.

Vypínač má elektrický kábel 3 x 1,5mm² a je určený pre 230V 1-fázové motory bez vyvedených TK.

Je upevnený na montážnej konzole, čo významne uľahčuje montáž. Vypínač je možné zaistiť visiacim zámkom v polohe „vypnuté".

Vypínač Systemair REV-3POL/03 ON/OFF je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair RE 1.5 je 5-stupňový transformátor pre ventilátory s napájacím napätím 230V bez vyvedených tepelných kontaktov TK.

Regulácia otáčok ventilátora prebieha zmenou výstupného napätia pomocou prepínača na prednej strane regulátora. Na prednej strane regulátora sa nachádza kontrolka, ktorá signalizuje prevádzku transformátora.

Regulátor má výstupné svorky na 230V na pripojenie či už servopohonov uzatváracích klapiek, el. ohrievačov, alebo iného externého zariadenia. Na výstupných svorkách je pri polohách prepínača 1 až 5 vždy 230V. Len v polohe 0 sú výstupné svorky bez napätia.

Resetovanie resp. výmena poistky je možná z vonkajšej strany regulátora.

Upozornenie: Ventilátory s vyvedenými tepelnými kontaktami TK musia byť vždy pripojené na relé tepelnej ochrany motora S-ET 10(E)!

Regulátor Systemair RE 1.5 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair RSK 160 je dvojkrídlová kruhová spätná klapka s pružinovým prítlakom pre kruhové ventilátory.

Klapka RSK 160 je zhotovená z pozinkovaného plechu.

Inštalácia klapky je možná v ľubovoľnej polohe.

Spätná klapka Systemair RSK 160 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair RT 0-30 je elektronický termostat na meranie a nastavenie požadovanej teploty.

Vnútorné relé zaistí zopnutie alebo rozopnutie elektrického obvodu v prípade, že teplota prekročí prípadne klesne pod nastavenú hodnotu. Termostat má na meranie požadovanej teploty vstavané čidlo teploty a svorky na pripojene externého čidla TG-K330 alebo TG-R630.

Ak potrebujete iný rozsah teplôt, je možné k priestorovému termostatu RT 0-30 pripojiť aj externé teplotné čidlo.

Termostat Systemair RT 0-30 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair SG 160 je ochranná kruhová mriežka pre kruhové ventilátory.

Mriežka sa upevňuje na ventilátor pomocou troch skrutiek.

Ochranná mriežka Systemair SG 160​​​​​​ je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair T 120 je časový spínač, ktorý sa používa na reguláciu. Reguluje napríklad zopnutie a rozopnutie elektrického obvodu. Je možné ho nastaviť maximálne na 120 minút. Počas toho ako je zapnutý, je počuť len jemné tikanie.

T 120 je určený na interiérovú povrchovú montáž. Systemair T 120 rámik slúži na jeho nástennú montáž.

Systemair VBC 160-2 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 160-2 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento dvojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 160-2 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair VBC 160-3 je vodný ohrievač určený pre kruhové potrubie.

Vodný ohrievač je kalibrovaný pre montáž do horizontálneho/vertikálneho potrubia s možnosťou výberu smeru prúdenia vzduchu.

Plášť ohrievača je vyrobený z oceľového plechu s ochrannou vrstvou aluzinku.

Systemair VBC 160-3 má odoberateľný kryt kvôli zjednodušeniu čistenia výmenníka. Tento trojradový výmenník je zhotovený z medených rúrok s hliníkovím rebrovaním.

Vodný ohrievač Systemair VBC 160-3 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair VKK 160 žalúzia alebo aj spätná klapka je určená na montáž do kruhového potrubia.

Skrinka VKK 160 je vyrobená z pozinkovaného oceľového plechu. Vo vnútri sa nachádza klapka zhotovená zo super polyamidového materiálu, ktorý je odolný aj proti rôznym poveternostným vplyvom.

Robustná konštrukcia zabezpečuje dostatočnú odolnosť, takže lamely sa nemôžu deformovať ani uvoľniť.

Inštalácia klapky VKK iba vo vodorovnej polohe. Maximálna rýchlosť vzduchu 12 m/s.

Dodáva sa vo veľkostiach: 100-400mm.

Systemair VKK 160 žalúzia je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair VK-35 je pretlaková žalúzia na výtlak vzduchu určená na stenovú montáž.

Pretlaková žalúzia je vyrobená z nárazuvzdorného PVC materiálu, ktorý je odolný proti poveternostným vplyvom ako aj ultrafialovému žiareniu.

Žalúzia Systemair VK-35 disponuje profilovanými listami a dokonca aj pri nízkych rýchlostiach vzduchu pracuje veľmi dobre. Maximálna rýchlosť vzduchu je 12 m/s.

Balenie obsahuje skrutky a hmoždinky, čo robí montáž žalúzií veľmi jednoduchou.

K dispozícii v bledo šedej farbe RAL 7035.

Žalúzia Systemair VK-35 je vhodná na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.
