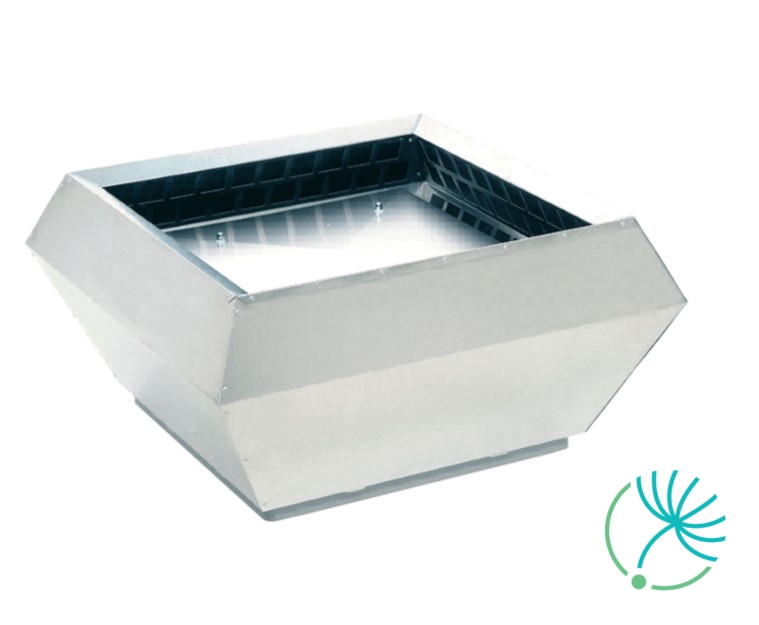

Systemair DVCI 225E-S strešný ventilátor s EC motorom

Systemair RT 0-30 je elektronický termostat na meranie a nastavenie požadovanej teploty.

Vnútorné relé zaistí zopnutie alebo rozopnutie elektrického obvodu v prípade, že teplota prekročí prípadne klesne pod nastavenú hodnotu. Termostat má na meranie požadovanej teploty vstavané čidlo teploty a svorky na pripojene externého čidla TG-K330 alebo TG-R630.

Ak potrebujete iný rozsah teplôt, je možné k priestorovému termostatu RT 0-30 pripojiť aj externé teplotné čidlo.

Termostat Systemair RT 0-30 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair MTP 10 je potenciometer 10kΩ určený pre manuálne regulovanie otáčok ventilátorov, ktoré disponujú vstupom 0-10V.

Ovládač je určený ako pre zapustenú (IP44), tak aj nástennú montáž (IP54).

Maximálna teplota okolia: +35°C.

Ovládač Systemair MTP 10 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair MTV-1/010 je ovládací panel s ovládacím výstupom 0-10V DC. Je určený pre manuálne ovládanie ventilátorov so vstupom 0-10V.

Ovládač je určený ako pre zapustenú, tak aj povrchovú montáž. Trieda krytia pri zapustenej montáži je IP44, pri povrchovej montáži s pribalenou krabicou IP54.

Ovládač Systemair MTV-1/010 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair REV-3POL/03 ON/OFF je 3-pólový (spínací / pomocný kontakt) revízny vypínač pre kruhové ventilátory.

Vypínač má elektrický kábel 3 x 1,5mm² a je určený pre 230V 1-fázové motory bez vyvedených TK.

Je upevnený na montážnej konzole, čo významne uľahčuje montáž. Vypínač je možné zaistiť visiacim zámkom v polohe „vypnuté".

Vypínač Systemair REV-3POL/03 ON/OFF je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair MTP 20, on/off je potenciometer s vypínačom ON/OFF, určený pre reguláciu otáčok EC ventilátorov s výstupom 0-10V.

Regulácia otáčok je možná v 3 stupňoch. Nastavenie prepínača v stupni 1 a 2 je možné podľa požiadavky zmeniť, a to pomocou interného potenciometra. Stupeň 3 je totožný s max a nie je nastaviteľný.

Ovládač je určený ako pre zapustenú (IP44), tak aj nástennú montáž (IP54).

Maximálna teplota okolia: +35°C.

Ovládač Systemair MTP 20, on/off je vhodný na použitie v kombinácii s EC ventilátormi do kruhového potrubia Systemair.

Systemair REV-5POL/05 ON/OFF je 5-pólový (spínací / pomocný kontakt) revízny vypínač pre kruhové ventilátory.

Vypínač má elektrický kábel 5 x 1,5mm² a je určený pre 230V 1-fázové motory s vyvedenými TK, alebo pre 3-fázové motory bez vyvedených TK.

Je upevnený na montážnej konzole, čo významne uľahčuje montáž. Vypínač je možné zaistiť visiacim zámkom v polohe „vypnuté".

Vypínač Systemair REV-5POL/05 ON/OFF je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair IR-24P je detektor prítomnosti pohybu určený pre automatické riadenie ventilácie systémov HVAC. Šetrí peniaze a poskytuje vyšší komfort v priestoroch, ktoré vyžadujú nútené vetranie počas kratších časových období, ako napríklad konferenčné miestnosti, montážne haly atď.

Systemair IR-24P zopne kontaktné relé pri nasnímaní pohybu v jeho okolí. Pulzná detekcia snímania znižuje pravdepodobnosť nastatia falošného alarmu. Disponuje nastaviteľným oneskorením pre výstup ON/OFF.
Inštaluje na stenu alebo na strop.

K Systemair IR-24P snímaču pohybu je vhodné dokúpiť aj transformátor.

Systemair EC-Basic-T je regulátor teploty určený pre 1 a 3 fázové EC ventilátory.

Disponuje vstavaným snímačom teploty a má veľmi jednoduchú reguláciu podľa aktuálneho dopytu.

Rozsah nastavenia teploty je 5 - 30°C.

PI regulátor porovnáva teplotu v miestnosti s nastavenou požadovanou hodnotou (otočným kolieskom) a reguluje otáčky pomocou signálu 0-10V buď priamo alebo reverzne podľa nastavenia interného prepínača:

• JP1 prepojenie 1-2 = ohrev (reverzná funkcia)
• JP1 prepojenie 2-3 = chladenie (priama funkcia)

Regulátor má jednoduchú montáž, pripojenie ako aj nastavenie. Spĺňa normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor teploty Systemair EC-Basic-T je vhodný na použitie v kombinácii s 1 a 3 fázovými EC ventilátormi do kruhového potrubia Systemair.

Systemair EC-Basic-U je regulátor určený pre 1 a 3 fázové EC ventilátory.

Prijíma signál 0-10V z akéhokoľvek snímača alebo BMS a má veľmi jednoduchú reguláciu podľa aktuálneho dopytu.

PI regulátor porovnáva vstupný signál s nastavenou požadovanou hodnotou a reguluje otáčky pomocou signálu 0-10V buď priamo alebo reverzne podľa nastavenia interných prepínačov:

• JP1 prepojenie 1-2 = reverzná funkcia (výstupný signál rastie, keď aktuálna hodnota klesne pod požadovanú hodnotu)
• JP1 prepojenie 2-3 = priama funkcia (výstupný signál rastie, keď aktuálna hodnota prekročí požadovanú hodnotu)

Regulátor má jednoduchú montáž, pripojenie ako aj nastavenie. Spĺňa normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor Systemair EC-Basic-U je vhodný na použitie v kombinácii s 1 a 3 fázovými EC ventilátormi do kruhového potrubia Systemair.

Systemair S-5EC/FRQ je 5-st. prepínač pre EC ventilátory s možnosťou vypnutia.

Prepínač je určený na krokovú reguláciu či už EC ventilátorov alebo frekvenčných meničov prostredníctvom vstupu 0-10V.

Je vybavený LED indikáciou stavu a prídavným potenciometrom na korigovanie prednastavených hodnôt pre jednotlivé kroky.

Prednastavené hodnoty jednotlivých krokov sú nasledovné:

• Krok 0 = 0 V
• Krok 1 = 2 V
• Krok 2 = 4 V
• Krok 3 = 6 V
• Krok 4 = 8 V
• Krok 5 = 10 V

Regulátor je vhodné použiť v kombinácii s frekvenčným meničom Systemair FRQS-E-6A.

Systemair EC-Basic-H je regulátor vlhkosti určený pre 1 a 3 fázové EC ventilátory.

Disponuje vstavaným snímačom vlhkosti a má veľmi jednoduchú reguláciu podľa aktuálneho dopytu.

PI regulátor porovnáva vlhkosť v miestnosti s nastavenou požadovanou hodnotou (SW1) a reguluje otáčky pomocou signálu 0-10V buď priamo alebo reverzne podľa nastavenia interného prepínača:

JP1 prepojenie 1-2 = reverzná funkcia
JP1 prepojenie 2-3 = priama funkcia

Regulátor má jednoduchú montáž, pripojenie ako aj nastavenie. Spĺňa normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor vlhkosti Systemair EC-Basic-H je vhodný na použitie v kombinácii s 1 a 3 fázovými EC ventilátormi do kruhového potrubia Systemair.

Systemair EC-Vent RU je jednotka s displejom s jednoduchým užívateľským ovládaním určená pre EC ventilátory.

Spolu s EC ventilátorom zjednodušuje reguláciu požadovaného riadeného vetrania s jednoduchým nastavením ako aj obsluhou.

Systemair EC-Vent sa skladá z:

• EC-Vent CB - centrálnej riadiacej jednotky (EC-Vent Control board) namontovanej v blízkosti ventilátora,
• EC-Vent RU - jednotky s displejom (EC-Vent Room Unit) nachádzajúcej sa zvyčajne v ľahko dostupnej miestnosti.

Tieto jednotky sú navzájom prepojené nízkonapäťovým káblom.

Pre správnu činnosť regulácie EC-Vent je potrebné pripojenie k EC-Vent CB (control board).

Riadiaca jednotka Systemair EC-Vent RU má zabudovaný snímač vlhkosti a teploty. Umožňuje pripojiť snímače CO₂, vlhkosti, teploty, pohybu, tlaku atď.

Disponuje režimom "preč" (away) ako aj zvýšenou funkciou vetrania.

Systemair EC-Vent RU ponúka možnosť pripojenia až 5 rôznych snímačov (analógových alebo digitálnych), ktoré detekujú skutočnú aktuálnu požiadavku na vetranie. Jeden parameter, ako napr. teplota, môže byť regulovaný z viacerých rôznych miest. Je možné kombinovať rôzne parametre (CO2, vlhkosť, teplota, atď.) s reguláciou ventilátora buď priamo, alebo pomocou naprogramovaného týždenného časovača. Možnosťou je aj ručné nadradené ovládanie.

Pomocou zariadenia so signálom 0-10V je možné ovládať ohrievač, chladič alebo ďalší prídavný ventilátor.

Plynulou reguláciou EC-ventilátorov sa dosiahne potrebná výmena vzduchu, výsledkom ktorej je dobrá kvalita vzduchu pri nízkych výdajoch za energiu.

Vstupy a výstupy EC-Vent RU (room unit):

• 1 x vstup digital / 0...10V alebo PT1000
• 1 x výstup digital alebo 0...10V
• 1 x interný snímač teploty
• 1 x interný snímač vlhkosti

Regulátor Systemair EC-Vent RU je vhodný na použitie v kombinácii s EC ventilátormi do kruhového potrubia Systemair.

Systemair EC-Basic-CO2/T je regulátor teploty určený pre 1 a 3 fázové EC ventilátory.

Okrem vstavaných snímačov teploty disponuje aj snímačom CO2 a veľmi jednoduchou reguláciou podľa aktuálneho dopytu.

Rozsah nastavenia teploty je 5 - 30°C.

PI regulátor porovnáva teplotu v miestnosti s nastavenou požadovanou hodnotou (ktorá sa nastavuje pomocou otočného kolieska) a reguluje otáčky signálom 1 (0-10V) buď priamo alebo reverzne podľa nastavenia interných prepínačov:

• JP1 prepojenie 1-2 = ohrev (reverzná funkcia)
• JP1 prepojenie 2-3 = chladenie (priama funkcia)

Regulátor navyše porovnáva aj množstvo CO₂ vo vzduchu s nastavenou hodnotou (SW3) a proporčne reguluje otáčky priamo integračným interným signálom 2 (0-10V).

Výsledný výstupný signál do ventilátora bude vyšší z oboch signálov 1 a 2.

Regulátor má jednoduchú montáž, pripojenie ako aj nastavenie. Spĺňa normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor EC-Basic-CO2/T je vhodný na použitie v kombinácii s 1 a 3 fázovými EC ventilátormi do kruhového potrubia Systemair.

Systemair EC-Vent CB je centrálna riadiaca jednotka určená pre EC ventilátory.

Spolu s EC ventilátorom zjednodušuje reguláciu požadovaného riadeného vetrania s jednoduchým nastavením ako aj obsluhou.

Systemair EC-Vent sa skladá z:

• EC-Vent CB - centrálnej riadiacej jednotky (EC-Vent Control board) namontovanej v blízkosti ventilátora,
• EC-Vent RU - jednotky s displejom (EC-Vent Room Unit) nachádzajúcej sa zvyčajne v ľahko dostupnej miestnosti.

Tieto jednotky sú navzájom prepojené nízkonapäťovým káblom.

Pre správnu činnosť regulácie EC-Vent je potrebné pripojenie k EC-Vent RU (room unit).

Riadiaca jednotka Systemair EC-Vent CB má zabudovaný transformátor 230V/24V a 24V napájanie pre klapky a snímače.

Systemair EC-Vent CB ponúka možnosť pripojenia až 5 rôznych snímačov (analógových alebo digitálnych), ktoré detekujú skutočnú aktuálnu požiadavku na vetranie. Jeden parameter, ako napr. teplota, môže byť regulovaný z viacerých rôznych miest. Je možné kombinovať rôzne parametre (CO2, vlhkosť, teplota, atď.) s reguláciou ventilátora buď priamo, alebo pomocou naprogramovaného týždenného časovača. Možnosťou je aj ručné nadradené ovládanie.

Pomocou zariadenia so signálom 0-10V je možné ovládať ohrievač, chladič alebo ďalší prídavný ventilátor.

Plynulou reguláciou EC-ventilátorov sa dosiahne potrebná výmena vzduchu, výsledkom ktorej je dobrá kvalita vzduchu pri nízkych výdajoch za energiu.

Vstupy a výstupy EC-Vent CB (control board):

• 3 x vstup digital / 0...10V alebo PT1000
• 3 x výstup digital alebo 0...10V
• 1 x vstup otáčky motora pre Alarm
• 1 x výstup signál pre motor, PWM
• 24V DC napájanie pre snímače a klapky

Regulátor Systemair EC-Vent CB je vhodný na použitie v kombinácii s EC ventilátormi do kruhového potrubia Systemair.
