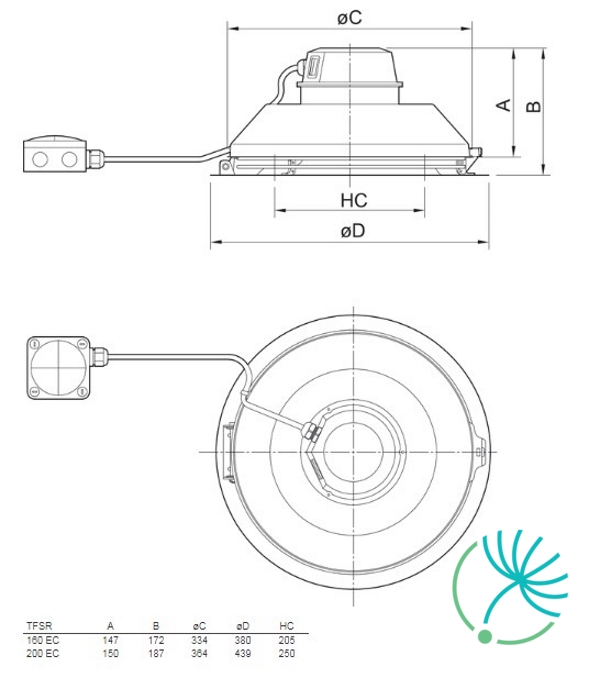

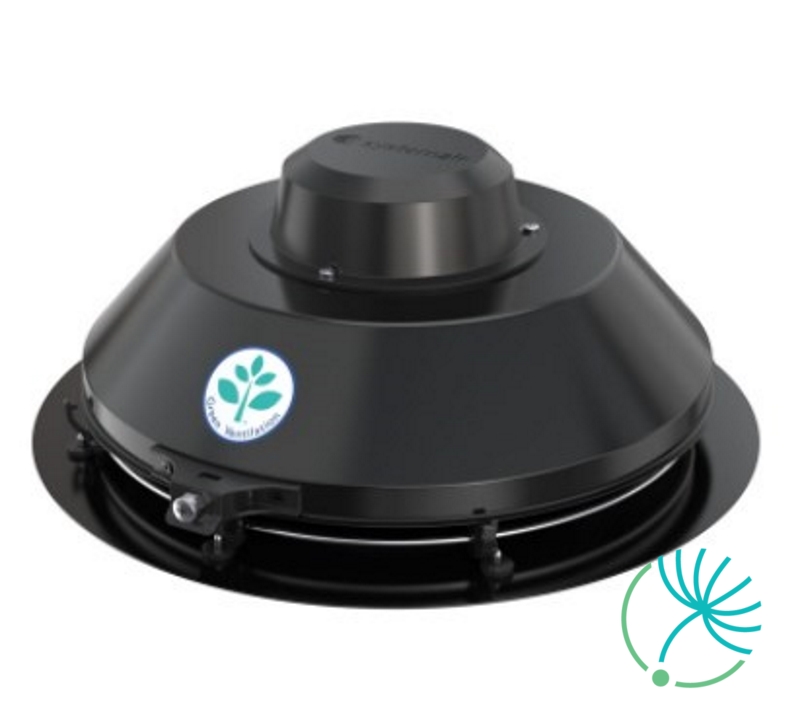

Systemair TFSR 160 EC strešný ventilátor

Systemair RT 0-30 je elektronický termostat na meranie a nastavenie požadovanej teploty.

Vnútorné relé zaistí zopnutie alebo rozopnutie elektrického obvodu v prípade, že teplota prekročí prípadne klesne pod nastavenú hodnotu. Termostat má na meranie požadovanej teploty vstavané čidlo teploty a svorky na pripojene externého čidla TG-K330 alebo TG-R630.

Ak potrebujete iný rozsah teplôt, je možné k priestorovému termostatu RT 0-30 pripojiť aj externé teplotné čidlo.

Termostat Systemair RT 0-30 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair MTP 10 je potenciometer 10kΩ určený pre manuálne regulovanie otáčok ventilátorov, ktoré disponujú vstupom 0-10V.

Ovládač je určený ako pre zapustenú (IP44), tak aj nástennú montáž (IP54).

Maximálna teplota okolia: +35°C.

Ovládač Systemair MTP 10 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair MTV-1/010 je ovládací panel s ovládacím výstupom 0-10V DC. Je určený pre manuálne ovládanie ventilátorov so vstupom 0-10V.

Ovládač je určený ako pre zapustenú, tak aj povrchovú montáž. Trieda krytia pri zapustenej montáži je IP44, pri povrchovej montáži s pribalenou krabicou IP54.

Ovládač Systemair MTV-1/010 je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair.

Systemair MTP 20, on/off je potenciometer s vypínačom ON/OFF, určený pre reguláciu otáčok EC ventilátorov s výstupom 0-10V.

Regulácia otáčok je možná v 3 stupňoch. Nastavenie prepínača v stupni 1 a 2 je možné podľa požiadavky zmeniť, a to pomocou interného potenciometra. Stupeň 3 je totožný s max a nie je nastaviteľný.

Ovládač je určený ako pre zapustenú (IP44), tak aj nástennú montáž (IP54).

Maximálna teplota okolia: +35°C.

Ovládač Systemair MTP 20, on/off je vhodný na použitie v kombinácii s EC ventilátormi do kruhového potrubia Systemair.

Systemair IR-24P je detektor prítomnosti pohybu určený pre automatické riadenie ventilácie systémov HVAC. Šetrí peniaze a poskytuje vyšší komfort v priestoroch, ktoré vyžadujú nútené vetranie počas kratších časových období, ako napríklad konferenčné miestnosti, montážne haly atď.

Systemair IR-24P zopne kontaktné relé pri nasnímaní pohybu v jeho okolí. Pulzná detekcia snímania znižuje pravdepodobnosť nastatia falošného alarmu. Disponuje nastaviteľným oneskorením pre výstup ON/OFF.
Inštaluje na stenu alebo na strop.

K Systemair IR-24P snímaču pohybu je vhodné dokúpiť aj transformátor.

Systemair EC-Basic-T je regulátor teploty určený pre 1 a 3 fázové EC ventilátory.

Disponuje vstavaným snímačom teploty a má veľmi jednoduchú reguláciu podľa aktuálneho dopytu.

Rozsah nastavenia teploty je 5 - 30°C.

PI regulátor porovnáva teplotu v miestnosti s nastavenou požadovanou hodnotou (otočným kolieskom) a reguluje otáčky pomocou signálu 0-10V buď priamo alebo reverzne podľa nastavenia interného prepínača:

• JP1 prepojenie 1-2 = ohrev (reverzná funkcia)
• JP1 prepojenie 2-3 = chladenie (priama funkcia)

Regulátor má jednoduchú montáž, pripojenie ako aj nastavenie. Spĺňa normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor teploty Systemair EC-Basic-T je vhodný na použitie v kombinácii s 1 a 3 fázovými EC ventilátormi do kruhového potrubia Systemair.

Systemair EC-Basic-U je regulátor určený pre 1 a 3 fázové EC ventilátory.

Prijíma signál 0-10V z akéhokoľvek snímača alebo BMS a má veľmi jednoduchú reguláciu podľa aktuálneho dopytu.

PI regulátor porovnáva vstupný signál s nastavenou požadovanou hodnotou a reguluje otáčky pomocou signálu 0-10V buď priamo alebo reverzne podľa nastavenia interných prepínačov:

• JP1 prepojenie 1-2 = reverzná funkcia (výstupný signál rastie, keď aktuálna hodnota klesne pod požadovanú hodnotu)
• JP1 prepojenie 2-3 = priama funkcia (výstupný signál rastie, keď aktuálna hodnota prekročí požadovanú hodnotu)

Regulátor má jednoduchú montáž, pripojenie ako aj nastavenie. Spĺňa normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor Systemair EC-Basic-U je vhodný na použitie v kombinácii s 1 a 3 fázovými EC ventilátormi do kruhového potrubia Systemair.

Systemair S-5EC/FRQ je 5-st. prepínač pre EC ventilátory s možnosťou vypnutia.

Prepínač je určený na krokovú reguláciu či už EC ventilátorov alebo frekvenčných meničov prostredníctvom vstupu 0-10V.

Je vybavený LED indikáciou stavu a prídavným potenciometrom na korigovanie prednastavených hodnôt pre jednotlivé kroky.

Prednastavené hodnoty jednotlivých krokov sú nasledovné:

• Krok 0 = 0 V
• Krok 1 = 2 V
• Krok 2 = 4 V
• Krok 3 = 6 V
• Krok 4 = 8 V
• Krok 5 = 10 V

Regulátor je vhodné použiť v kombinácii s frekvenčným meničom Systemair FRQS-E-6A.

Systemair EC-Basic-H je regulátor vlhkosti určený pre 1 a 3 fázové EC ventilátory.

Disponuje vstavaným snímačom vlhkosti a má veľmi jednoduchú reguláciu podľa aktuálneho dopytu.

PI regulátor porovnáva vlhkosť v miestnosti s nastavenou požadovanou hodnotou (SW1) a reguluje otáčky pomocou signálu 0-10V buď priamo alebo reverzne podľa nastavenia interného prepínača:

JP1 prepojenie 1-2 = reverzná funkcia
JP1 prepojenie 2-3 = priama funkcia

Regulátor má jednoduchú montáž, pripojenie ako aj nastavenie. Spĺňa normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor vlhkosti Systemair EC-Basic-H je vhodný na použitie v kombinácii s 1 a 3 fázovými EC ventilátormi do kruhového potrubia Systemair.

Systemair EC-Selector je 3-stupňový regulátor pre EC ventilátory so vstupom 0-10V.

Na ovládači sa nachádzajú potenciometre, ktorými sa dajú nastaviť tri úrovne otáčok. Prepínanie otáčok medzi nízkymi, strednými a vysokými sa vykonáva cez externý spínací kontakt, napr. termostat alebo časovač.

Regulátor je vhodné použiť v kombinácii s frekvenčným meničom Systemair FRQS-E-6A.

Systemair EC-Vent RU je jednotka s displejom s jednoduchým užívateľským ovládaním určená pre EC ventilátory.

Spolu s EC ventilátorom zjednodušuje reguláciu požadovaného riadeného vetrania s jednoduchým nastavením ako aj obsluhou.

Systemair EC-Vent sa skladá z:

• EC-Vent CB - centrálnej riadiacej jednotky (EC-Vent Control board) namontovanej v blízkosti ventilátora,
• EC-Vent RU - jednotky s displejom (EC-Vent Room Unit) nachádzajúcej sa zvyčajne v ľahko dostupnej miestnosti.

Tieto jednotky sú navzájom prepojené nízkonapäťovým káblom.

Pre správnu činnosť regulácie EC-Vent je potrebné pripojenie k EC-Vent CB (control board).

Riadiaca jednotka Systemair EC-Vent RU má zabudovaný snímač vlhkosti a teploty. Umožňuje pripojiť snímače CO₂, vlhkosti, teploty, pohybu, tlaku atď.

Disponuje režimom "preč" (away) ako aj zvýšenou funkciou vetrania.

Systemair EC-Vent RU ponúka možnosť pripojenia až 5 rôznych snímačov (analógových alebo digitálnych), ktoré detekujú skutočnú aktuálnu požiadavku na vetranie. Jeden parameter, ako napr. teplota, môže byť regulovaný z viacerých rôznych miest. Je možné kombinovať rôzne parametre (CO2, vlhkosť, teplota, atď.) s reguláciou ventilátora buď priamo, alebo pomocou naprogramovaného týždenného časovača. Možnosťou je aj ručné nadradené ovládanie.

Pomocou zariadenia so signálom 0-10V je možné ovládať ohrievač, chladič alebo ďalší prídavný ventilátor.

Plynulou reguláciou EC-ventilátorov sa dosiahne potrebná výmena vzduchu, výsledkom ktorej je dobrá kvalita vzduchu pri nízkych výdajoch za energiu.

Vstupy a výstupy EC-Vent RU (room unit):

• 1 x vstup digital / 0...10V alebo PT1000
• 1 x výstup digital alebo 0...10V
• 1 x interný snímač teploty
• 1 x interný snímač vlhkosti

Regulátor Systemair EC-Vent RU je vhodný na použitie v kombinácii s EC ventilátormi do kruhového potrubia Systemair.

Systemair EC-Basic-CO2/T je regulátor teploty určený pre 1 a 3 fázové EC ventilátory.

Okrem vstavaných snímačov teploty disponuje aj snímačom CO2 a veľmi jednoduchou reguláciou podľa aktuálneho dopytu.

Rozsah nastavenia teploty je 5 - 30°C.

PI regulátor porovnáva teplotu v miestnosti s nastavenou požadovanou hodnotou (ktorá sa nastavuje pomocou otočného kolieska) a reguluje otáčky signálom 1 (0-10V) buď priamo alebo reverzne podľa nastavenia interných prepínačov:

• JP1 prepojenie 1-2 = ohrev (reverzná funkcia)
• JP1 prepojenie 2-3 = chladenie (priama funkcia)

Regulátor navyše porovnáva aj množstvo CO₂ vo vzduchu s nastavenou hodnotou (SW3) a proporčne reguluje otáčky priamo integračným interným signálom 2 (0-10V).

Výsledný výstupný signál do ventilátora bude vyšší z oboch signálov 1 a 2.

Regulátor má jednoduchú montáž, pripojenie ako aj nastavenie. Spĺňa normy CE EN 60730-1, EN 61000-6-3, EN 61000-6-1.

Regulátor EC-Basic-CO2/T je vhodný na použitie v kombinácii s 1 a 3 fázovými EC ventilátormi do kruhového potrubia Systemair.

Systemair EC-Vent CB je centrálna riadiaca jednotka určená pre EC ventilátory.

Spolu s EC ventilátorom zjednodušuje reguláciu požadovaného riadeného vetrania s jednoduchým nastavením ako aj obsluhou.

Systemair EC-Vent sa skladá z:

• EC-Vent CB - centrálnej riadiacej jednotky (EC-Vent Control board) namontovanej v blízkosti ventilátora,
• EC-Vent RU - jednotky s displejom (EC-Vent Room Unit) nachádzajúcej sa zvyčajne v ľahko dostupnej miestnosti.

Tieto jednotky sú navzájom prepojené nízkonapäťovým káblom.

Pre správnu činnosť regulácie EC-Vent je potrebné pripojenie k EC-Vent RU (room unit).

Riadiaca jednotka Systemair EC-Vent CB má zabudovaný transformátor 230V/24V a 24V napájanie pre klapky a snímače.

Systemair EC-Vent CB ponúka možnosť pripojenia až 5 rôznych snímačov (analógových alebo digitálnych), ktoré detekujú skutočnú aktuálnu požiadavku na vetranie. Jeden parameter, ako napr. teplota, môže byť regulovaný z viacerých rôznych miest. Je možné kombinovať rôzne parametre (CO2, vlhkosť, teplota, atď.) s reguláciou ventilátora buď priamo, alebo pomocou naprogramovaného týždenného časovača. Možnosťou je aj ručné nadradené ovládanie.

Pomocou zariadenia so signálom 0-10V je možné ovládať ohrievač, chladič alebo ďalší prídavný ventilátor.

Plynulou reguláciou EC-ventilátorov sa dosiahne potrebná výmena vzduchu, výsledkom ktorej je dobrá kvalita vzduchu pri nízkych výdajoch za energiu.

Vstupy a výstupy EC-Vent CB (control board):

• 3 x vstup digital / 0...10V alebo PT1000
• 3 x výstup digital alebo 0...10V
• 1 x vstup otáčky motora pre Alarm
• 1 x výstup signál pre motor, PWM
• 24V DC napájanie pre snímače a klapky

Regulátor Systemair EC-Vent CB je vhodný na použitie v kombinácii s EC ventilátormi do kruhového potrubia Systemair.

Systemair CXE/AVC Modbus je univerzálny regulátor určený pre tieto aplikácie: chladenie, klimatizácia, vetranie a technológie pre čisté priestory. Pre bežné aplikácie vo vyššie spomenutých oblastiach je možné využiť rýchly štart zvolením predprogramovaného prevádzkového režimu.

Požadované otáčky sa nastavujú priamo na zariadení alebo externe napr. signálom 0-10 V.

K regulátoru je možné pripojiť rôzne druhy snímačov:

• Tlakové snímače (chladenie) s meracím rozsahom 0-30 bar, 0-50 bar
• Teplotné snímače s meracím rozsahom -27 až +75 °C, merací rozsah snímačov -10 až +120 °C
• Diferenčné tlakové snímače (klimatizácia) s meracím rozsahom 0-6000 Pa, objemový prietok až 65.000 m³/h
• Snímače na snímanie prietoku vzduchu s meracím rozsahom 0-1 m/s, 0-10 m/s
• Ostatné snímače, napr. kombinované snímače, CO2, signál snímačov 0-10 V / 0-20 mA / 4-20 mA

Aktuálna hodnota nasnímaná snímačom sa porovnáva s nastavenou hodnotou, pričom výsledok je prevedený na výstupný signál 0-10V. Regulátor disponuje dvomi zabudovanými výstupmi 0- 10V. Výstupným signálom 0-10V je možné ovládať regulátory, frekvenčné meniče alebo priamo ovládať otáčky ventilátorov s EC motormi. Externé zariadenia (frekvenčné meniče/EC ventilátory so zabudovaným modulom Modbus) sa dajú aktivovať regulátorom cez rozhranie Modbus-RTU.

Regulátor CXE/AVC Modbus je vhodný na použitie v kombinácii s ventilátormi do kruhového potrubia Systemair s EC motormi.
